CAME Zestaw ATI PRACA INTENSYWNA do bram
skrzydłowych o max ciężarze skrzydła 400kg i max. długości 3m

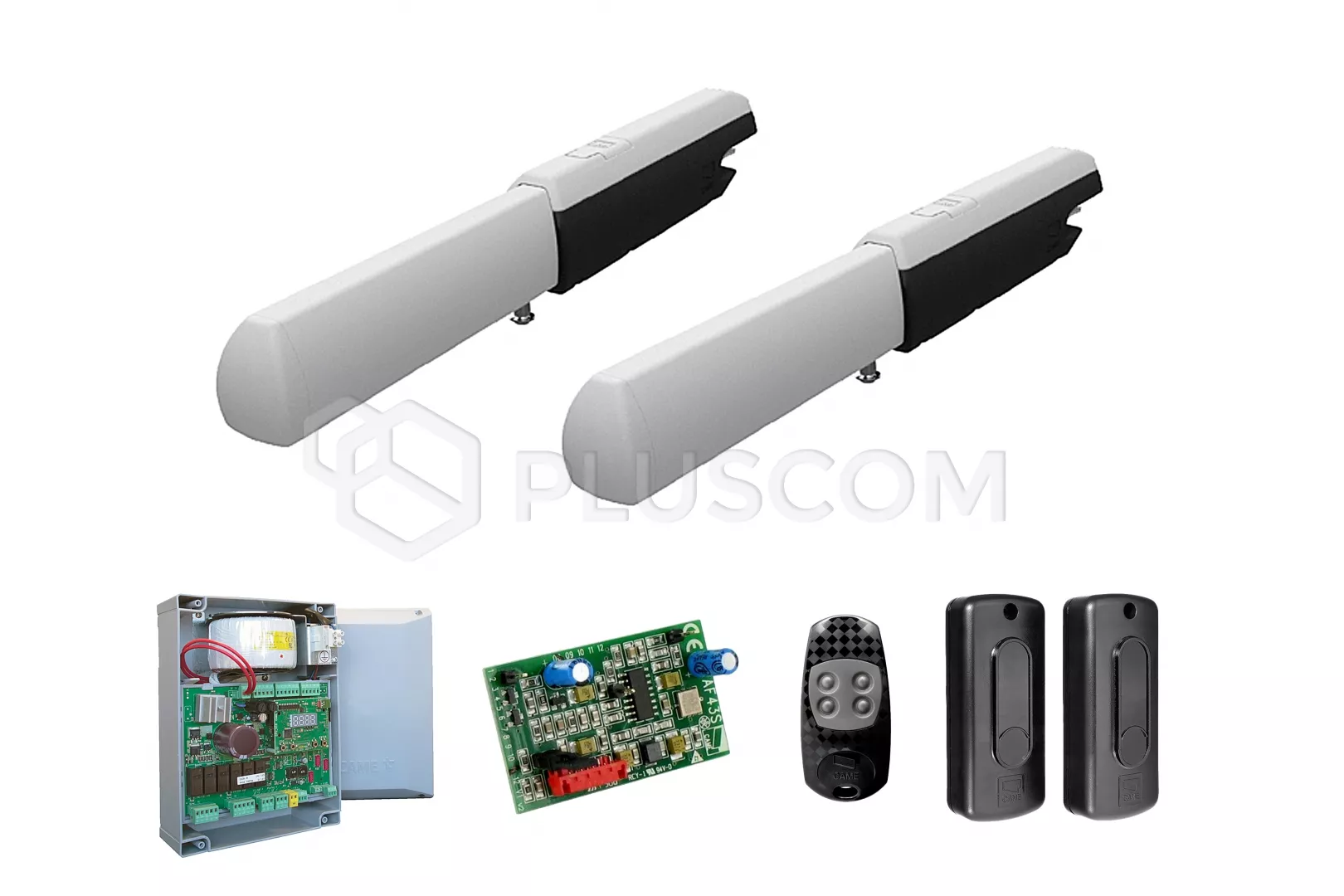

ZESTAW ZAWIERA:
|
CAME ATI PRACA INTENSYWNA Zestaw do bram dwuskrzydłowych do 3m
|

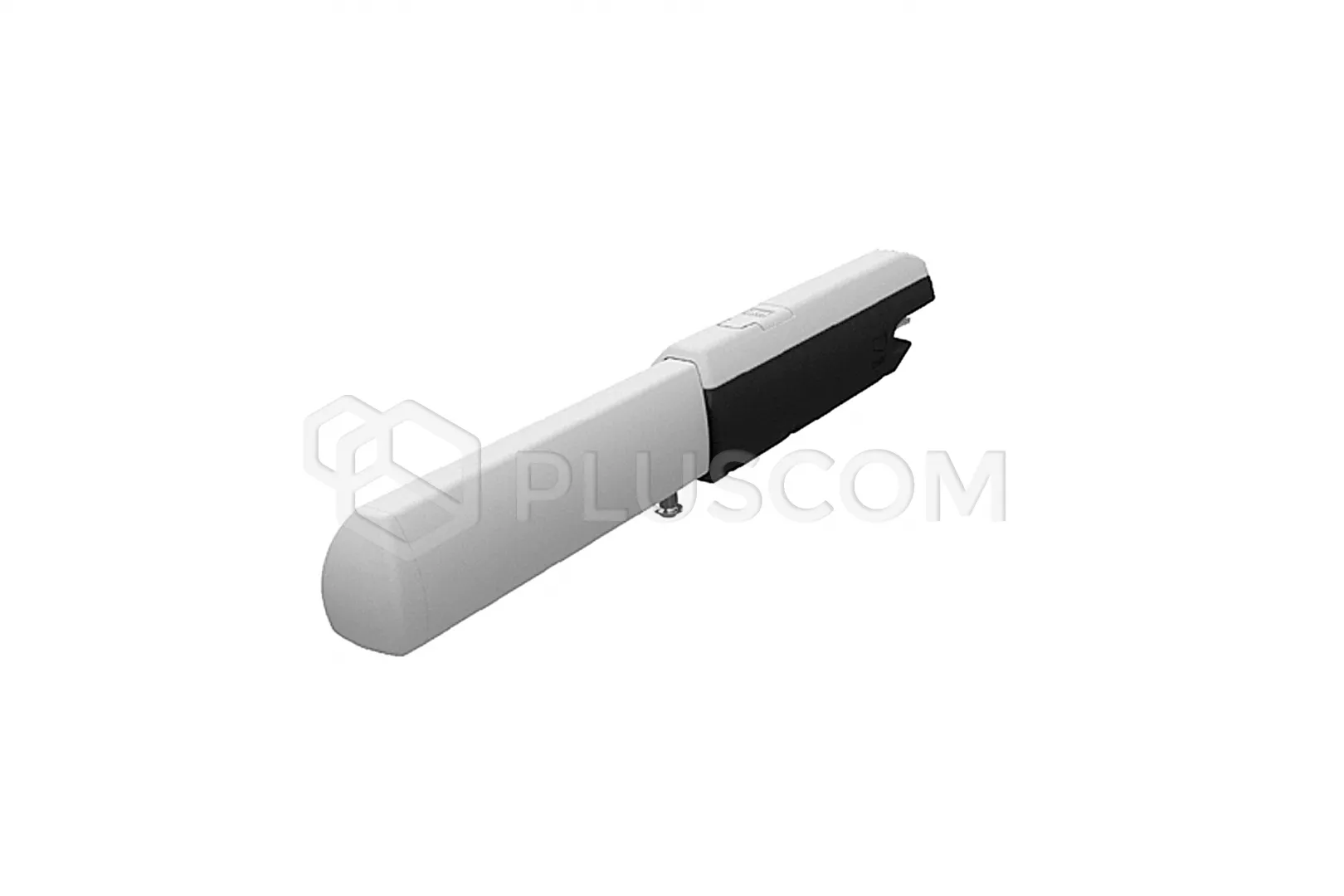

Samoblokujący siłownik elektromechaniczny A3024N,
łączy wytrzymałość, kompaktowe kształty i niezawodną pracę. Stworzony jest do
bram posiadających skrzydła o szerokości do 3m.
Oprócz zwykłych funkcji związanych ze sterowaniem i bezpieczeństwem, A3024N
wyposażony jest w „system amperometrycznego wykrywania przeszkód”, który
natychmiastowo blokuje lub zmienia kierunek ruchu po natrafieniu na przeszkodę.
Może działać w trybie awaryjnym w przypadku braku zasilania elektrycznego oraz
ma uproszczone wykonanie połączeń dzięki obecności tylko jednego trzyżyłowego
przewodu, który umożliwia sterowanie silnikiem i enkoderem.
Teleskopowe, stalowe ramię chronione jest aluminiową obudową, zapewniającą
odporność na czynniki atmosferyczne.
Siłownik posiada wbudowane dwie krańcówki spowalniające i jest przystosowany do
pracy intensywnej w budynkach wielorodzinnych lub w obiektach przemysłowych.

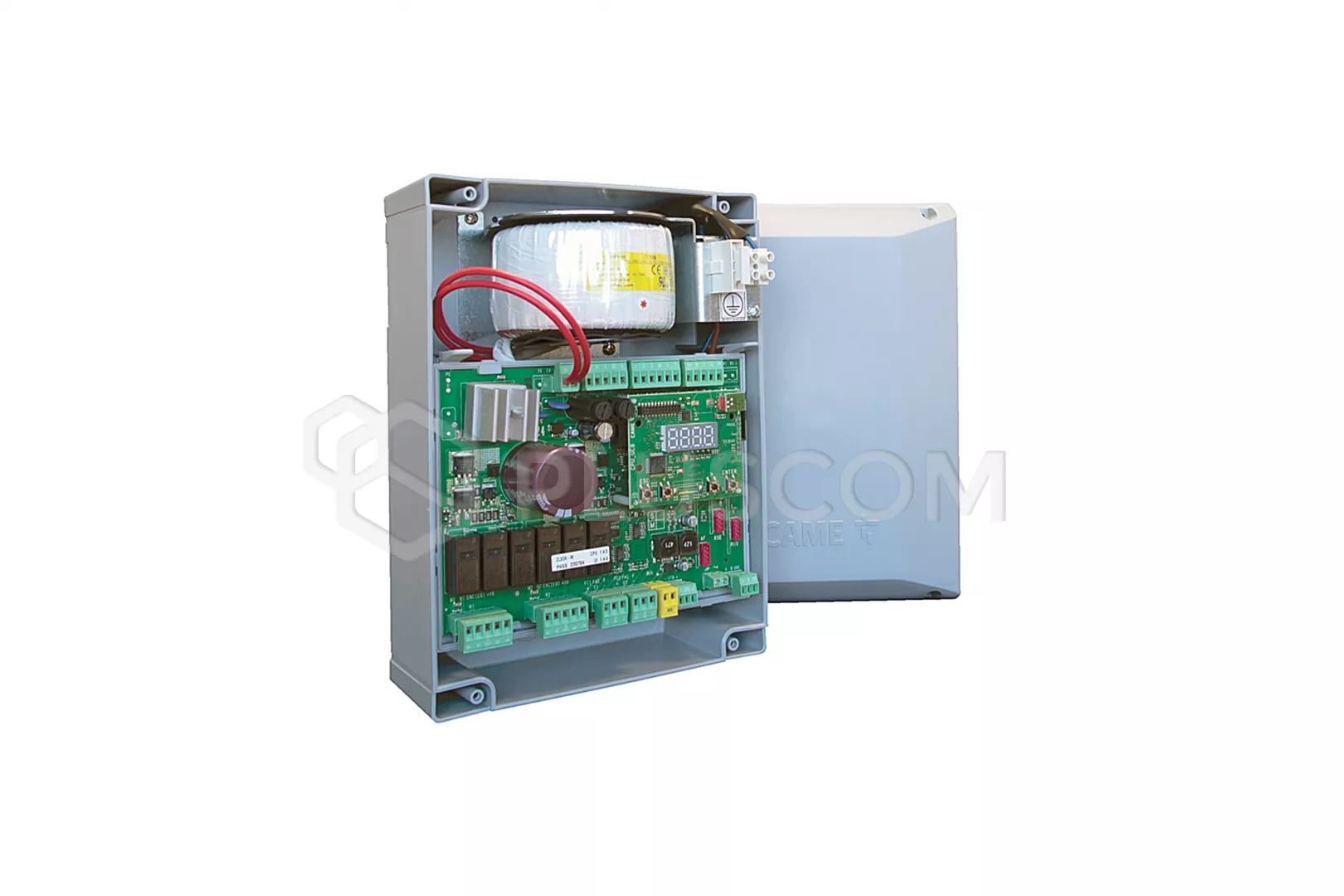

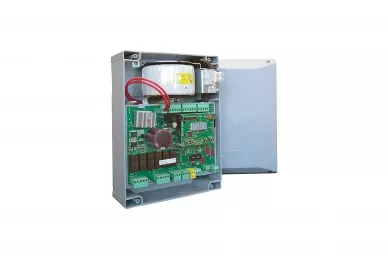

Centrala ZLX24MA dostarcza szeregu rozwiązań oraz funkcji
dostosowanych do konkretnych wymagań użytkownika. Posiada gniazdo do
podłączenia CAME KEY i wejście BUS obslugujace technologię CAME CXN BUS,
pozwalające na magistralne podłączenie akcesoriów sterujących i
zabezpieczających.
Centrala umożliwia rozszerzenie instalacji o konieczne akcesoria sterujące i
zabezpieczające takie jak fotokomórki, lampę ostrzegawczą, elektrozamek, kartę
częstotliwości, antenę czy piloty, również bezprzewodowe dzięki SYSTEMOWI RIO.
Łączna moc akcesoriów nie może przekraczać 35 W.
ZLX24MA wyposażona jest w 7-segmentowy wyświetlacz.

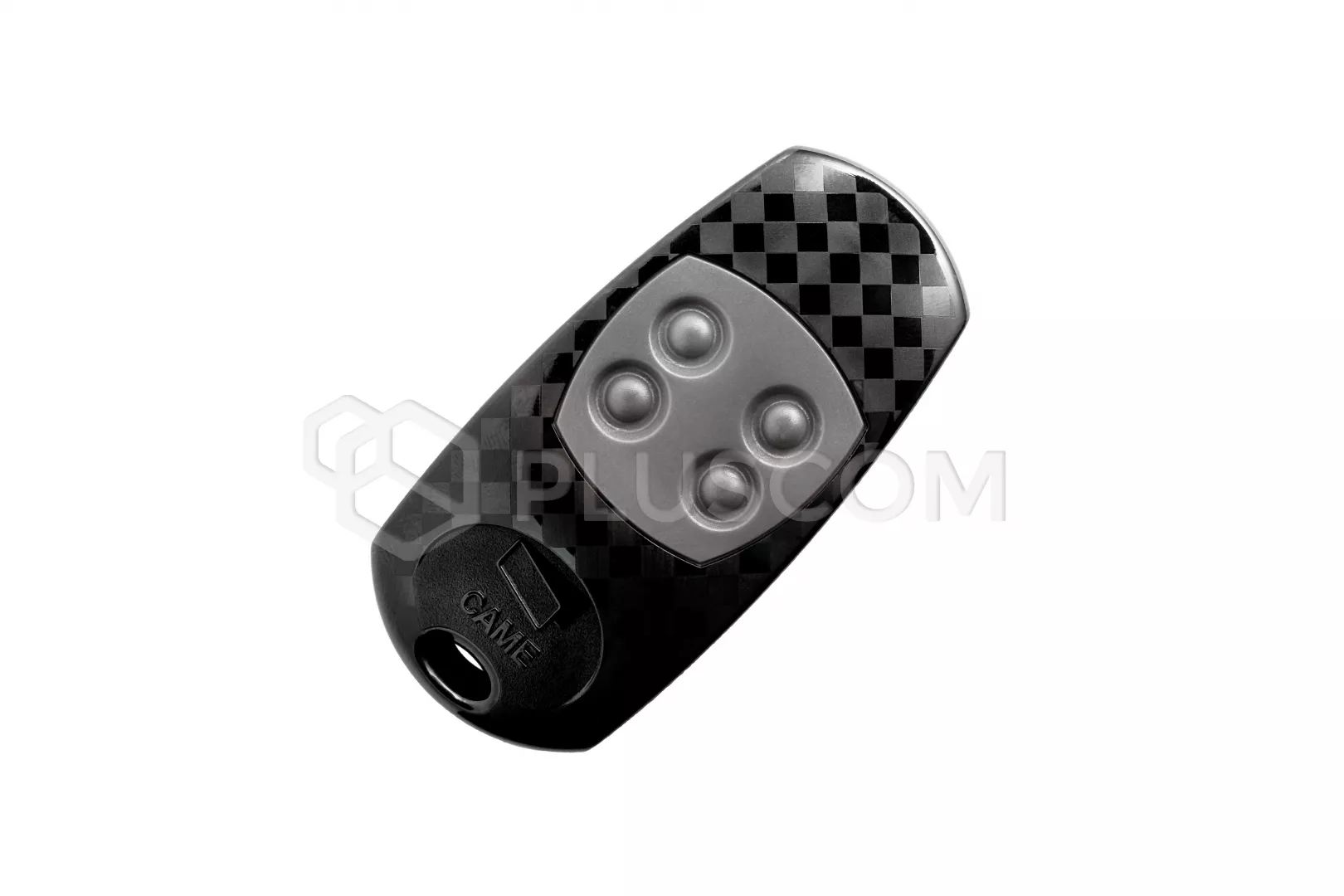

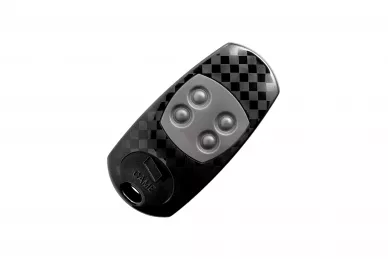

Pilot AT04EV zapewnia sterowanie radiowe kodem dynamicznie
zmiennym o częstotliwości 433,92 MHz, co daje wysoki poziom bezpieczeństwa
użytkowania, i czyni kod niemożliwym do skopiowania.
Po każdym naciśnięciu przycisku nadajnika wysyłany jest jeden z ponad 4
miliardów możliwych kombinacji kodu zgodnie ze skomplikowanym algorytmem, który
rozszyfrować może jedynie odbiornik. Technika ta uniemożliwia sklonowanie
wysyłanego kodu.

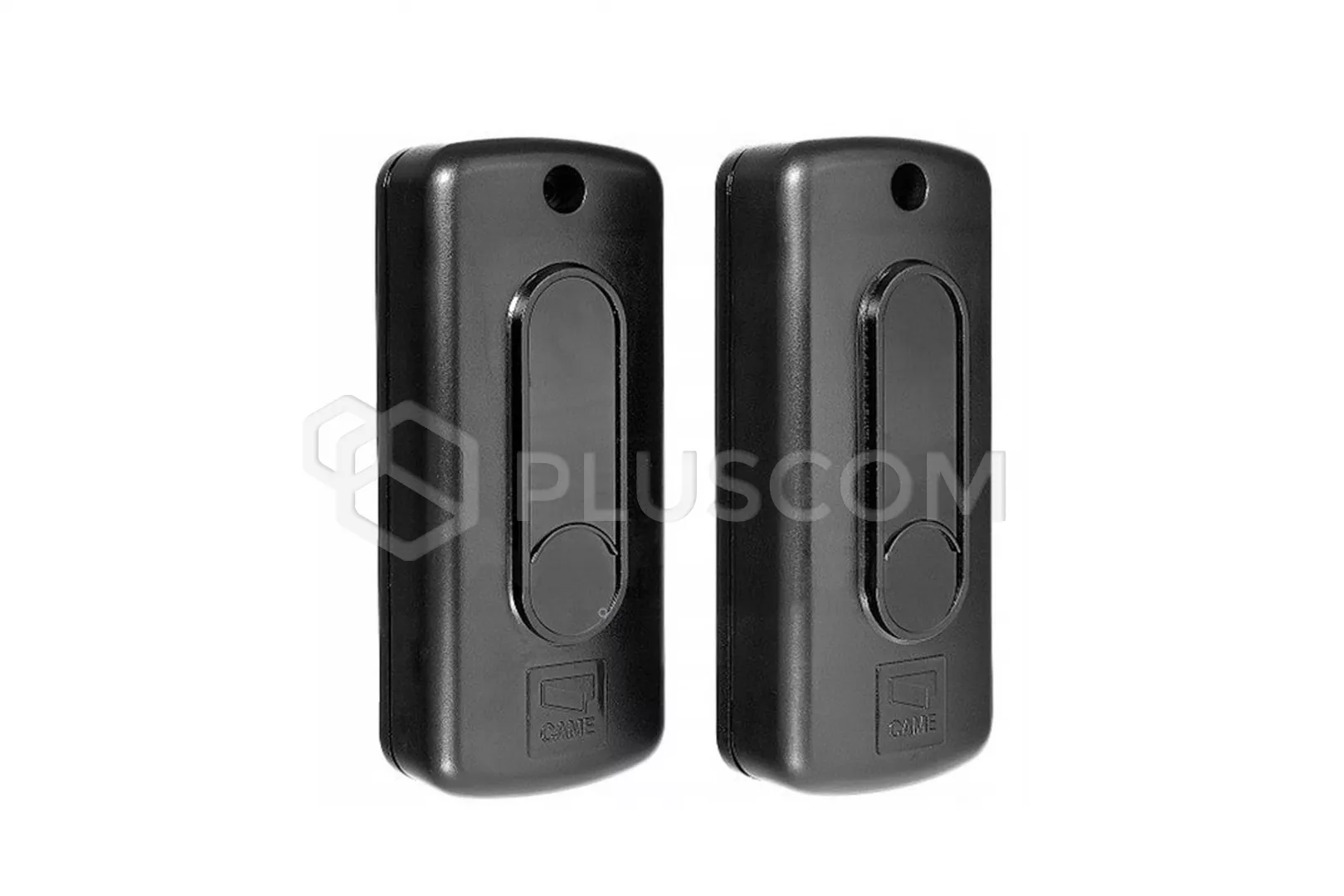

Fotokomórki DIR wyróżniają się nowoczesnym wyglądem i bardzo
małymi rozmiarami. Dzięki zastosowaniu klasy szczelności IP54 oraz odpowiednim
akcesoriom montażowym, fotokomórki DIR mogą być montowane zarówno wewnątrz jak
i na zewnątrz.
Maja modułową budowę, dzięki czemu ich montaż może być na różnych wysokościach.
Zasada działania fotokomórki DIR, polega na synchronizacji pomiędzy nadajnikiem
a odbiornikiem – zdarzenie to ma miejsce po podłączeniu zasilania. Oznacza to,
że każdy odbiornik współpracuje jedynie z odpowiednim nadajnikiem, eliminując
tym samym możliwości zakłócenia sygnału zewnętrznymi źródłami.

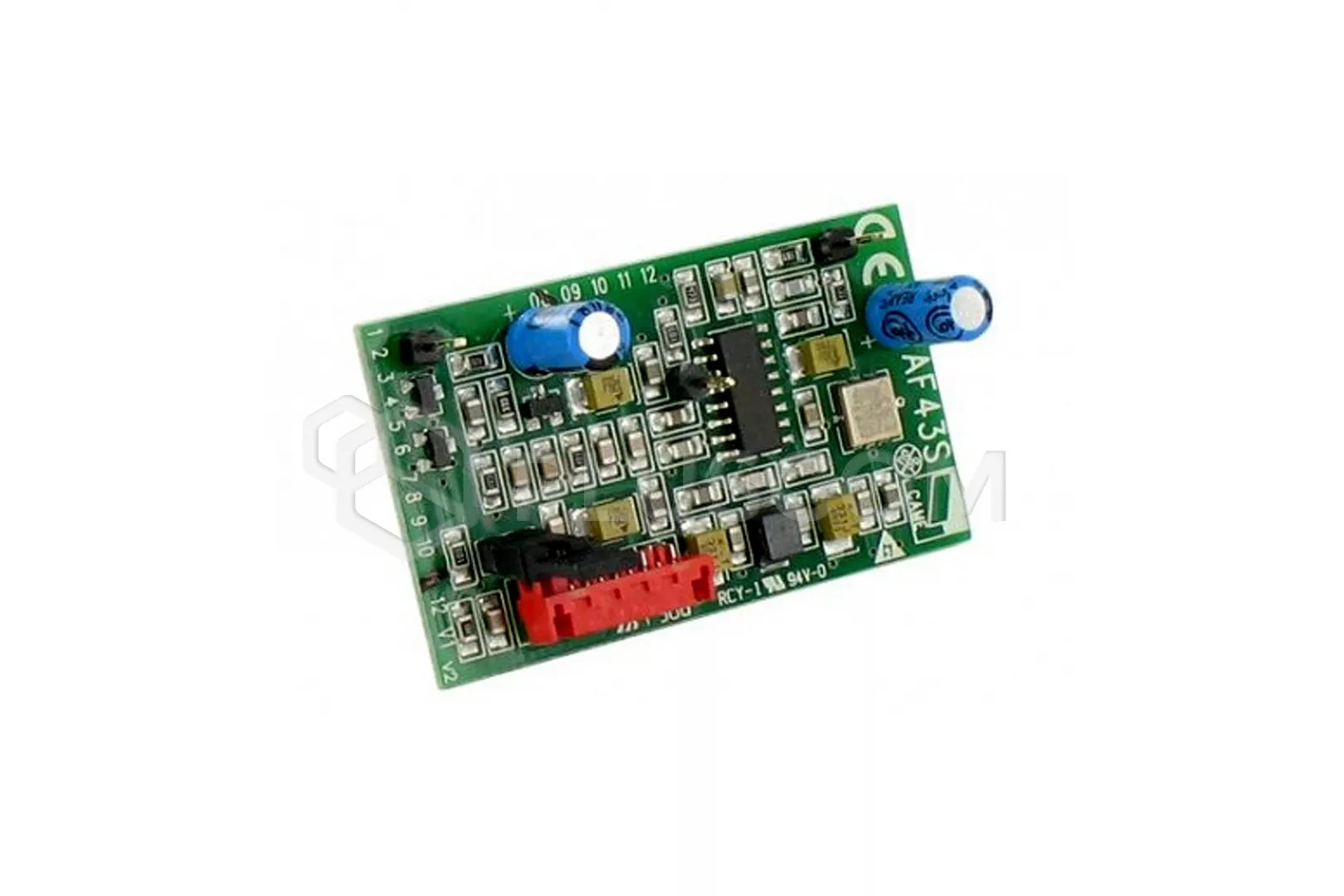

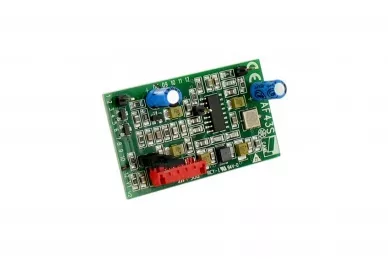

Karta częstotliwości AF43S, dołączona do zestawu, pracuje w
częstotliwości 433,92 MHz i obsługuje sterowanie kodem stałym TOP i TAM oraz
kodem zmiennym ATOMO.

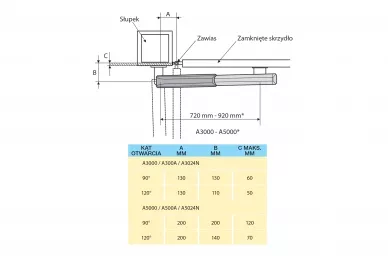

Specyfikacja instalacji:
PARAMETRY TECHNICZNE:
- zasilanie silnika: 24V
- pobór prądu silnika: 10A
- moc maksymalna silnika: 120W
- cykl pracy: praca intensywna
- siła ciągu: 400 ÷ 3000 N
- czas otwarcia (do 90°): regulowany
- stopień zabezpieczenia: IP44
- wymiary: 126x88x793mm

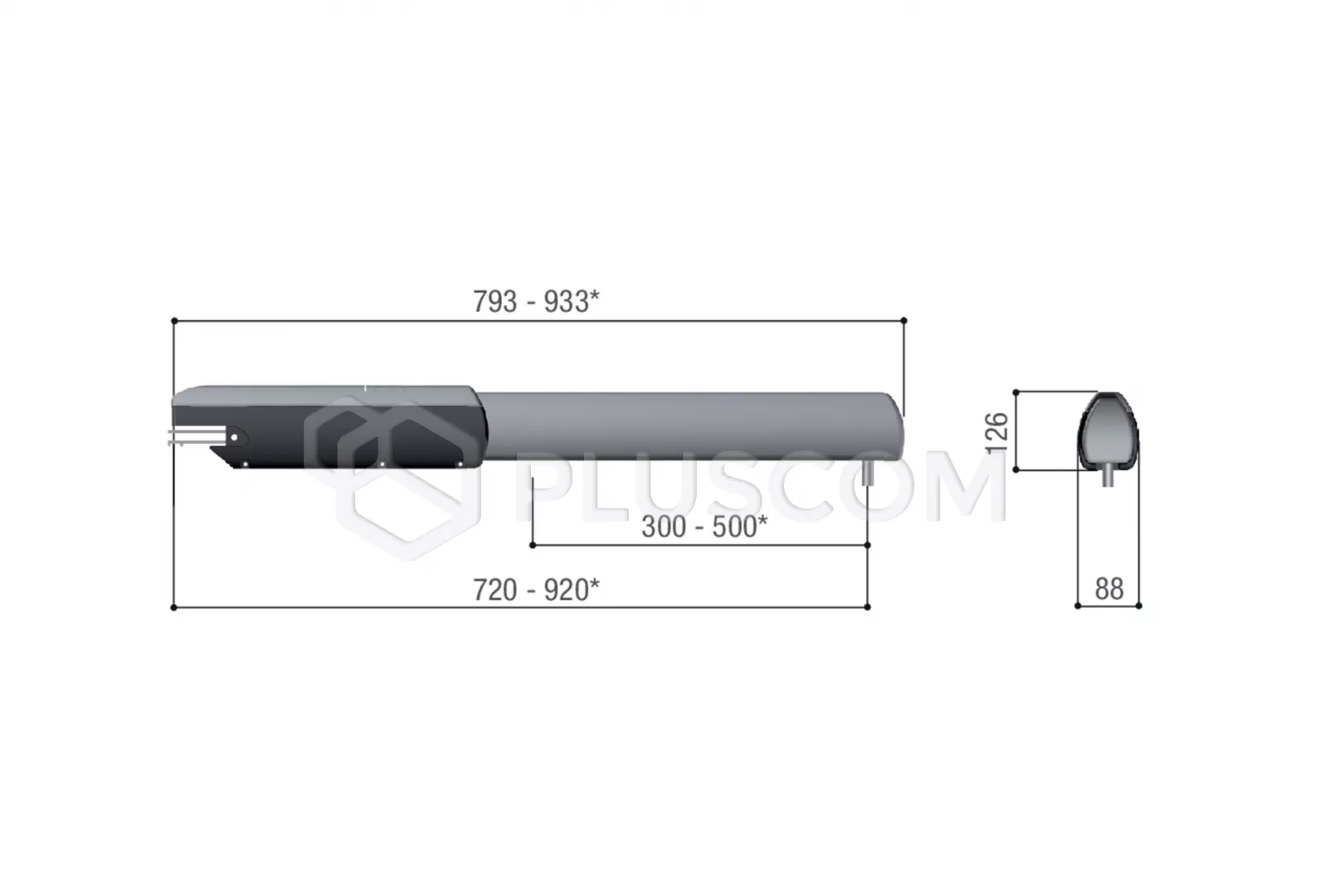

Wymiary:
Aby zapewnić skuteczne i niezawodne zamykanie oraz chronić przekładnie napędów,
zaleca się zainstalowanie elektrozamka. Jeżeli skrzydła mają ponad 3m,
elektrozamek jest obowiązkowy.
,
