ATTE ASET-xCOAX Zestaw aktywnych konwerterów xCOAX

ATTE ASET-xCOAX Aktywny konwerter do transmisji ETHERNET oraz PoE po koncentryku.


Konwerter umożliwia transmisję sygnału video oraz zasilania po kablu koncentrycznym. Za pomocą modułów można podłączyć kamerę IP wykorzystując istniejący kabel koncentryczny.

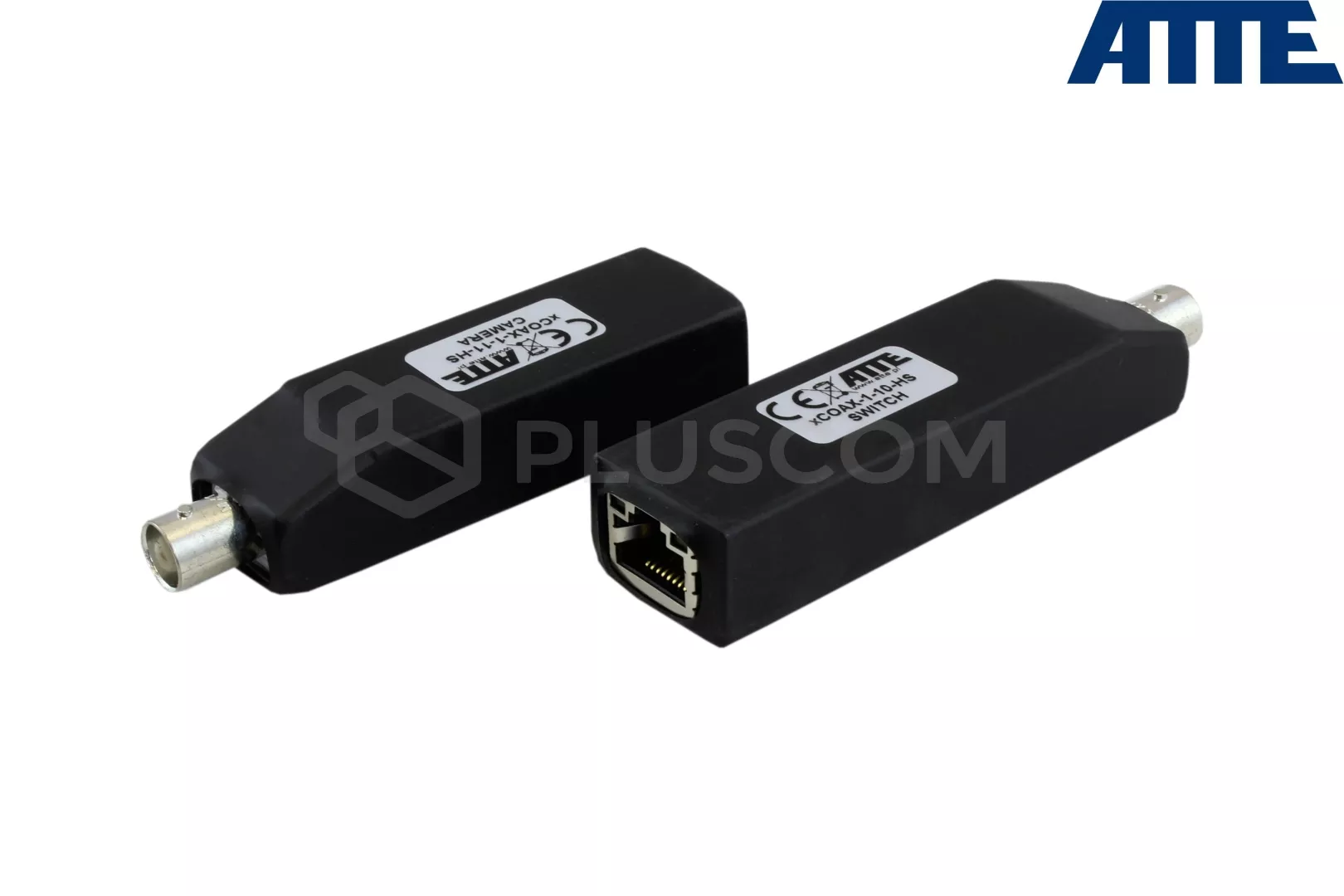

Konwerter składa się z dwóch modułów:

• xCOAX-1-10-HS SWITCH
• xCOAX-1-11-HS CAMERA


Po podłączeniu pierwszego modułu do switcha PoE zasila się automatycznie i za pośrednictwem kabla koncentrycznego umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu  CAMERA. Kamerę lub inny odbiornik PoE podłączamy do portu 8C8P (RJ45) drugiego modułu.

ZASIĘG, NAPIĘCIE, MOC
Maksymalny zasięg jaki możemy uzyskać to 200m (wykorzystując kabel RG-6) z prędkością 10/100Mbps. Warto zaznaczyć że odległość pomiędzy modułem a switchem PoE może wynosić do 100m podobnie jak pomiędzy urządzeniem podłączonym do modułu CAMERA. Sumaryczna maksymalna odległość jaką możemy uzyskać wynosi do 400m.

Napięcie wyjściowe PoE równa się napięciu wejściowemu do jakiego został podłączony moduł xCOAX-1-10-HS SWITCH i może wynosić od 35-56V DC.

Maksymalna moc jaką możemy przesłać to 40W.

Nowatorska obudowa Heat Shrink (HS) zapewnia izolację, ochronę elementów oraz możliwie jak najmniejsze wymiary. Niewielki rozmiar daje szersze możliwości wyboru miejsca montażu. np puszki, niewielkie obudowy itp.


PARAMETRY TECHNICZNE:
ZŁĄCZA:

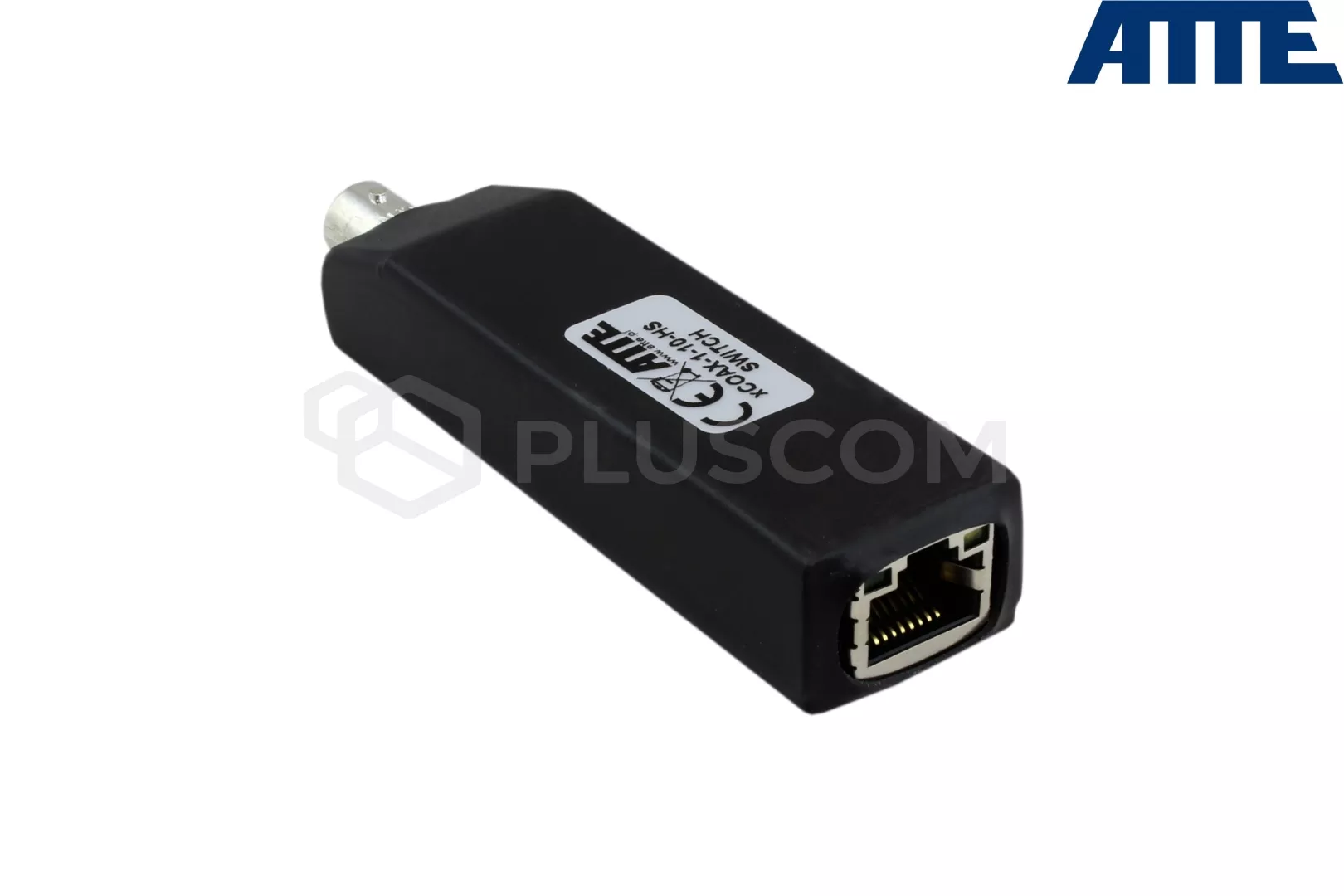

• 8C8P (RJ45) 10/100Mbps auto MDI-MDIX, autonegocjacja

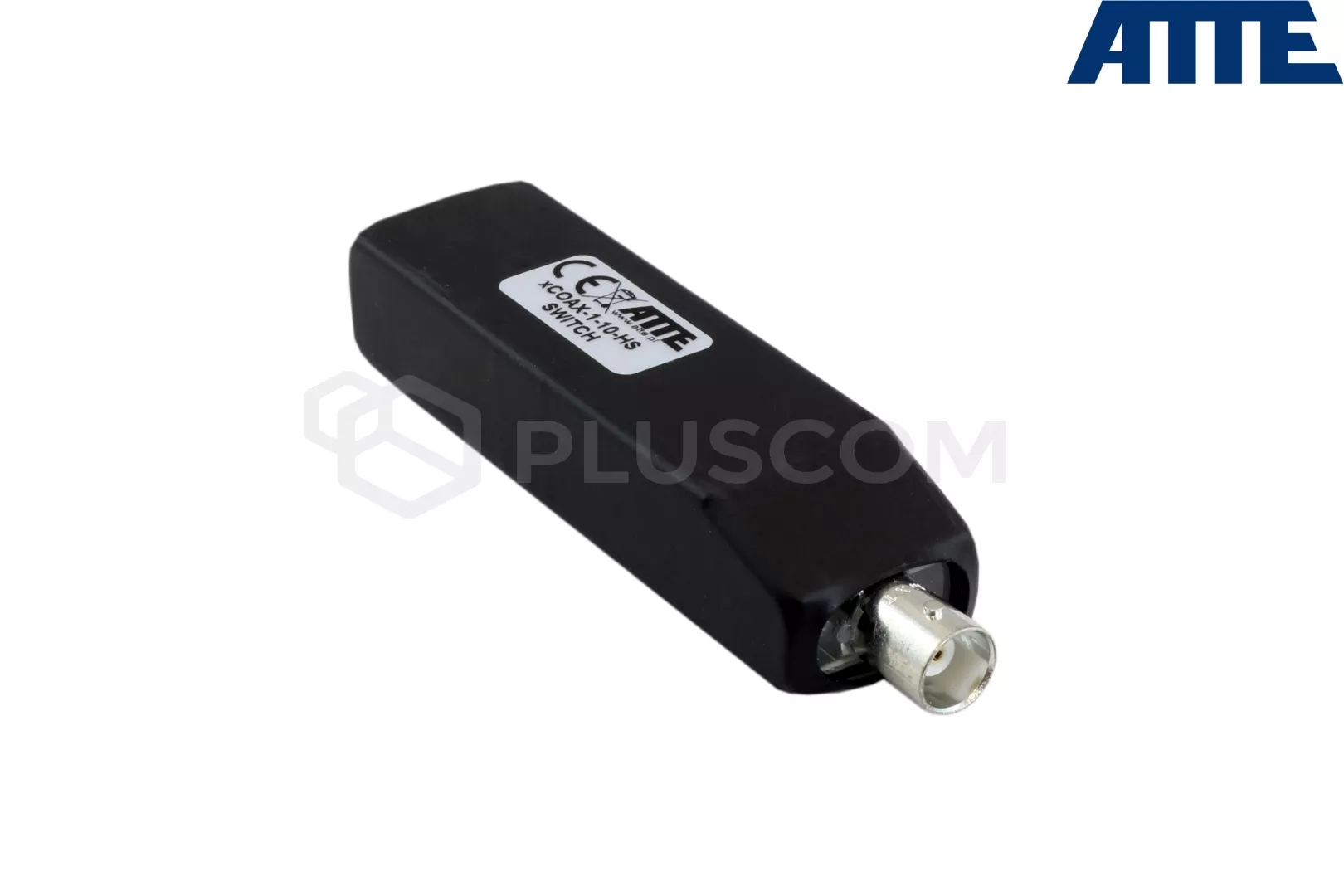

• BNC - F (żeńskie)


DŁUGOŚĆ OKABLOWANIA:

• kabel koncentryczny pomiędzy modułami konwertera: 200m dla RG-6, 100m dla RG59
• kabel sieciowy UTP: (nadajnik) switch PoE - xCOAX-1-10-HS SWITCH - 100m
• kabel sieciowy UTP: (odbiornik) - xCOAX-1-11-HS CAMERA - 100m


ZASILANIE: Vin = Vout

• napięcie nadajnika xCOAX-1-10-HS SWITCH: 35-56V DC
• napięcie wyjściowe dla urządzeń PoE - xCOAX-1-11-HS CAMERA 35-56V DC


OBSŁUGIWANE STANDARDY PoE ODBIORNIKI

• 802.3af - do 15,4W
• 802.3at - do 30W
• PoE PASSIVE - do 40W


wyjście PoE

• xCOAX-1-11-HS PoE PASSIVE / mode B (4,5+) (7,8-)

OBSŁUGIWANE STANDARDY PoE NADAJNIKI

• 802.3af - do 15,4W
• 802.3at - do 30W (domyślny)
• PoE PASSIVE - do 40W


wejście PoE

• xCOAX-1-10-HS 802.3at, 802.3af, PASSIVE / mode A (1,2+/-) (3,6+/-) oraz mode B (4,5+/-) (7,8+/-)

ZABEZPIECZENIE:

• wejście PoE xCOAX-1-10-HS SWITCH: 0,75A (elektroniczne, automatyczny powrót)

• temperatura pracy: -10°C...+40°C
• wymiary, waga, stopień ochrony:
• • xCOAX-1-10-HS 98x25x19mm, 0,03kg, IP20
  • xCOAX-1-11-HS 87x25x19mm, 0,03kg, IP20


Konwertery nie wymagają konfiguracji. Po podłączeniu okablowania są gotowe do pracy.
