Aco MOD-SPK-PRO (G3) Modułu rozmówny audio do zabudowy

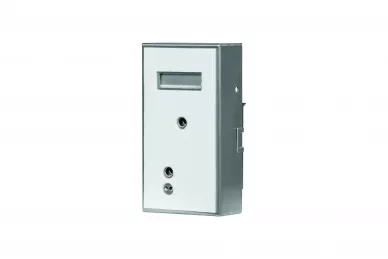

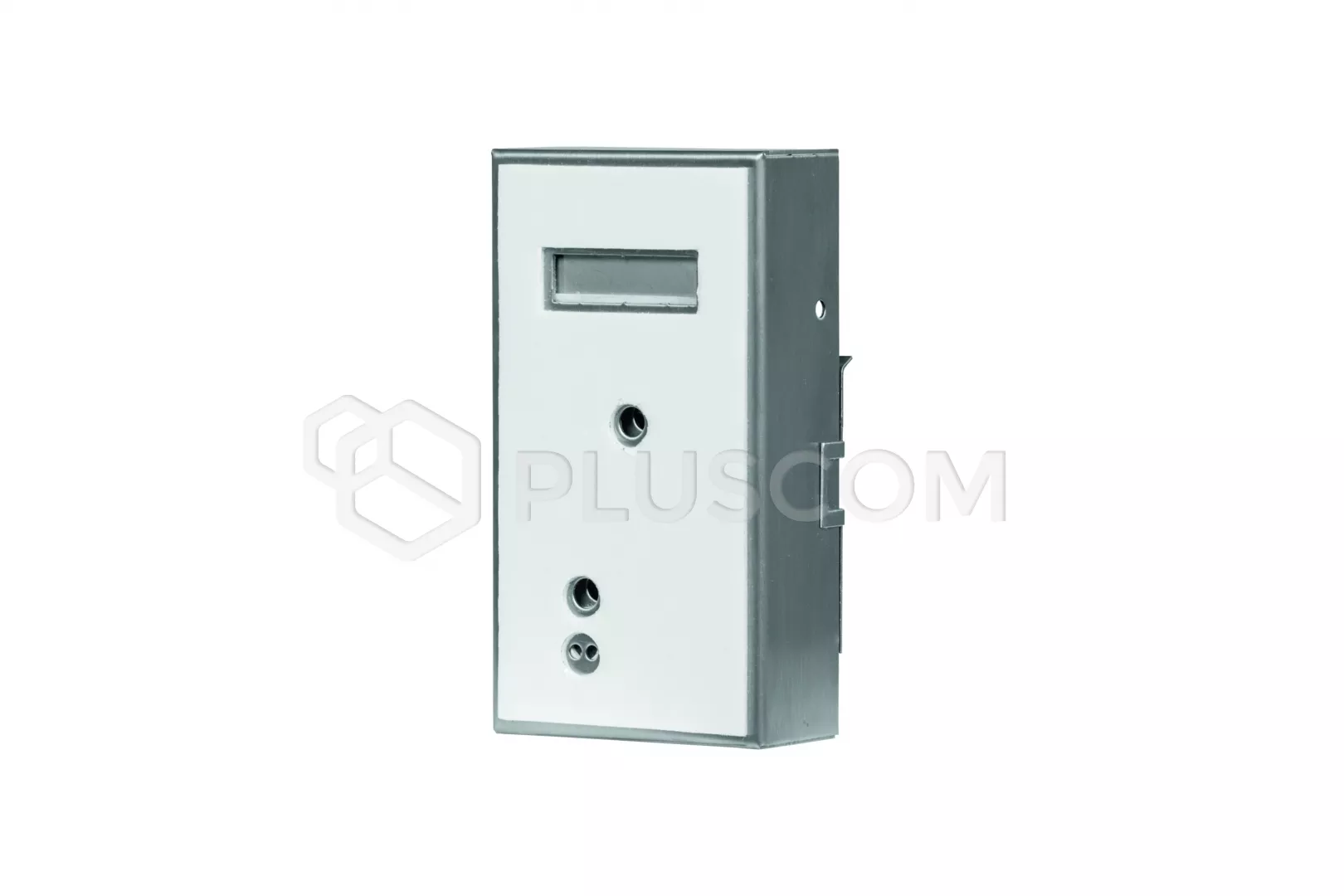

ACO MOD-SPK-PRO (G3) Moduł rozmówny do zabudowy dla systemu PRO/PRO-A

Moduł rozmówny MOD-SPK-PRO (G3), bez własnych przycisków dzwonienia, możemy zamontować w dowolnym miejscu jak np. front z zewnętrznymi przyciskami dzwonienia czy skrzynka na listy z domofonem. Moduł posiada funkcje analogiczne jak panele serii COMO-PRO.

MOD-SPK-PRO (G3) wyposażony jest w wejście INPUT do którego można podłączyć zewnętrzny przycisk dzwonienia oraz opcjonalny moduł MOD-10NBP, zwiększający ilość przycisków do 10. Dokładając odpowiednią ilość modułów zwiększamy ilość przycisków, które można dowolnie konfigurować i przypisywać im indywidualne adresy ustawione w odbiornikach.

Moduł rozmówny dedykowany jest dla systemu PRO. Posiada dodatkowy mikrofon, który można zamontować w dogodnym miejscu, zewnętrzną antenę oraz zaprogramowany brelok zbliżeniowy, który umożliwia otwieranie drzwi oraz dodawanie kolejnych breloków.
Cechuje go wiele zalet:

• intuicyjna i komfortowa obsługa oraz łatwa konfiguracja
• programowanie ustawień i aktualizacja oprogramowania po magistrali systemu (wymagany interfejs komputerowy PRO-USB)
• podłączenie w jednym systemie dwóch paneli / modułów: 1 x master i 1 x slave
• kompatybilne z wcześniejszymi generacjami systemu PRO
• możliwość używania do 10240 breloków zbliżeniowych, w tym po 10 przypisanych do lokali + 10 administracyjnych (programowane z poziomu komputera)
• akustyczna informacja w lokalu o otwarciu drzwi (podzwanianie) – tylko dla breloków przypisanych do danego lokalu (możliwość wyłączenia funkcji z poziomu komputera)
• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• możliwość podłączenia wielu odbiorników dzwoniących jednocześnie
• detekcja obecności odbiornika (Moduł nie zadzwoni przy braku odbiornika)
• możliwość podłączenia elektrozaczepów różnego typu
• możliwość sterowania zworą elektromagnetyczną
• możliwość podłączenie zewnętrznej kamery w systemie (wymagany dodatkowy moduł MOD-CAM-FAM oraz magistrala oparta o skrętkę UTP cat. 5e lub 6)
• możliwość zasilania wyjścia do podłączenia elektrozaczepu z osobnego zasilacza (DC lub AC)
• możliwość podłączenia zewnętrznego przycisku otwierania
• możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego
• automatyka domowa: sterowanie urządzeniami zewnętrznymi np. bramą wjazdową, szlabanem, oświetleniem, roletami (wymagany opcjonalny moduł PRO-I/O podłączony do magistrali systemu)
• indywidualny numer każdego urządzenia: DevID
• wyszukiwanie wszystkich urządzeń w systemie
• indywidualne lub grupowe zarządzanie urządzeniami
• możliwość zarządzania urządzeniami i aktualizacji w działającym systemie
• jedno oprogramowanie do obsługi wszystkich urządzań: PRO 3 Manager
• darmowe oprogramowanie
• jest odporny na warunki atmosferyczne oraz akty wandalizmu

Podłączenie modułu powinno się wykonać z wykorzystaniem złącz RJ45 i skrętki komputerowej (przewód UTP min. cat 5e). Maksymalne długości przewodów pomiędzy modułem rozmównym a zasilaczem to 100m, a między monitorem a zasilaczem 70m. W przypadku systemu audio, minimalna wymagana ilość żył między modułem rozmównym a odbiornikiem to 3 żyły (średnica żyły min. 0,5mm).

WYJŚCIA:

• 2 x złącza śrubowe rozłączalne: podłączenie elektrozaczepu tradycyjnego (max. 1,5A) lub podłączenie elektrozaczepu rewersyjnego (max.1,5A) lub modułu przekaźnika CDN-PK (obciążalność styków max. 5A)
• 5 x złącza śrubowe rozłączalne (podłączenie magistrali systemu PRO / PRO-A):
• • podłączenie sygnału audio: „LINE”
  • podłączenie zasilania: „+DC” i „-DC”
  • podłączenie sygnału Video: „V+” i „V-”
• 1 x złącze RJ45: podłączenie magistrali systemu PRO / PRO-A

WEJŚCIA:

• 1 x złącza śrubowe rozłączalne „INPUT”: podłączenie przycisku zwiernego (NO) - aktywowane po zwarciu do GND systemu
• 2 x złącza śrubowe rozłączalne „ELOCK POWER”: podłączenie oddzielnego zasilania dla wyjścia na elektrozaczep
• 1 x gniazdo „CAM.” do podłączenia opcjonalnego modułu kamery MOD-CAM-FAM
• 1 x gniazdo „EXTMOD” do podłączenia opcjonalnego modułu obsługującego 10 przycisków dzwonienia (MOD-10NBP)
• 1 x złacze „ANT” do podłączenia zewnętrznej anteny czytnika breloków zbliżeniowych
• 1 x złącze „MIC” do podłączenia zewnętrznego mikrofonu

PARAMETRY TECHNICZNE

• Napięcie zasilania: 15VDC ±5%
• Pobór mocy w trybie czuwania: ~2,5W
• Maksymalny pobór prądu: 400mA
• Napięcie zasilania elektrozaczepu: 12VDC – 15VDC
• Dopuszczalne obciążenie wyjścia elektrozaczepu: 1,5A
•

• Rezystancja wyzwalania dzwonienia w MOD-10NBP: ≤ 20Ω
• Typ wyjścia: normalne lub rewersyjne (fabrycznie: normalne)
• Czas aktywności zamka: 0,6 do 25s (fabrycznie: 4s)
• Rodzaj sterowania wyjściem: impulsowe do elektrozaczepu (fabrycznie) lub stałe do przekaźnika
• Typ złącza: Gniazdo RJ45 / zdejmowane złącza śrubowe ARK
•

• Standard obsługiwanych kart zbliżeniowych (RFID): Unique 125 kHz
• Maksymalna ilość obsługiwanych kart zbliżeniowych: 70 (po 10 dla lokali + 10 administracyjnych)
•

• Materiał obudowy: Stal nierdzewna
• Rezystancja wejścia zewnętrznego otwierania (INPUT): ≤ 20Ω, typ wejścia: zwierne (NO)
• Czas opóźnienia zadziałania INPUT: 0 – 25s (fabrycznie: 0s)

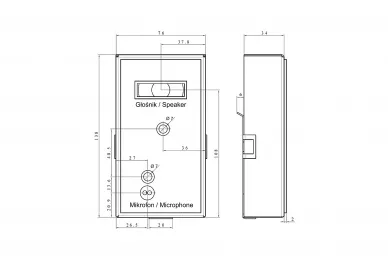

• Wymiary: 138 x 76 x 35 mm
