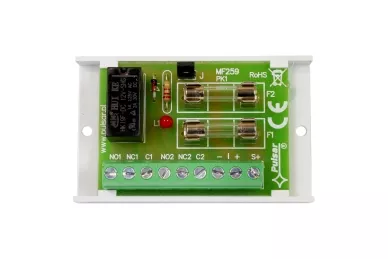

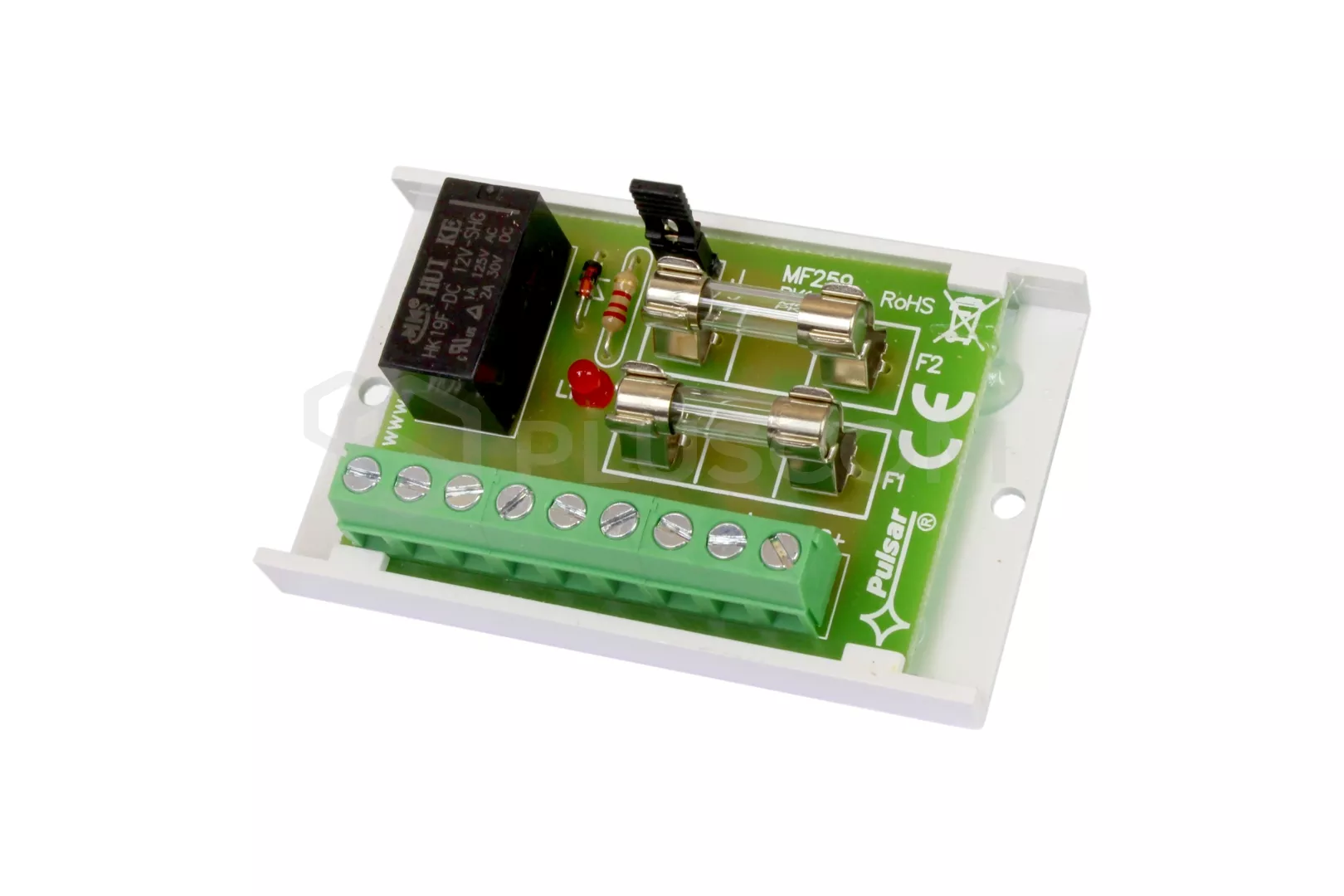

Moduł przekaźnikowy Pulsar AWZ 513

Moduł przekaźnikowy AWZ513 z bezpiecznikami w obwodzie cewki przekaźnika (Moduł przekaźnikowy PK1)

Moduł przekaźnikowy Pulsar AWZ 513

ZASTOSOWANIE:
Moduł przekaźnikowy MS AWZ 513 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.
Moduł posiada dwa bezpieczniki topikowe:

• F1 - 2A - zabezpiecza wyjście zasilania S(+)

• F2 - 0,5A w obwodzie cewki przekaźnika, (może zostać odłączony za pomocą zworki J)


• napięcie cewki przekaźnika: 10-14V DC
• prąd cewki: 25mA 12V DC
• ilość przekaźników: 1
• obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 2A
• czas załączenia/wyłączenia: 15ms/8ms
• wymiary: 70x43x20(h)mm
• waga: 36g

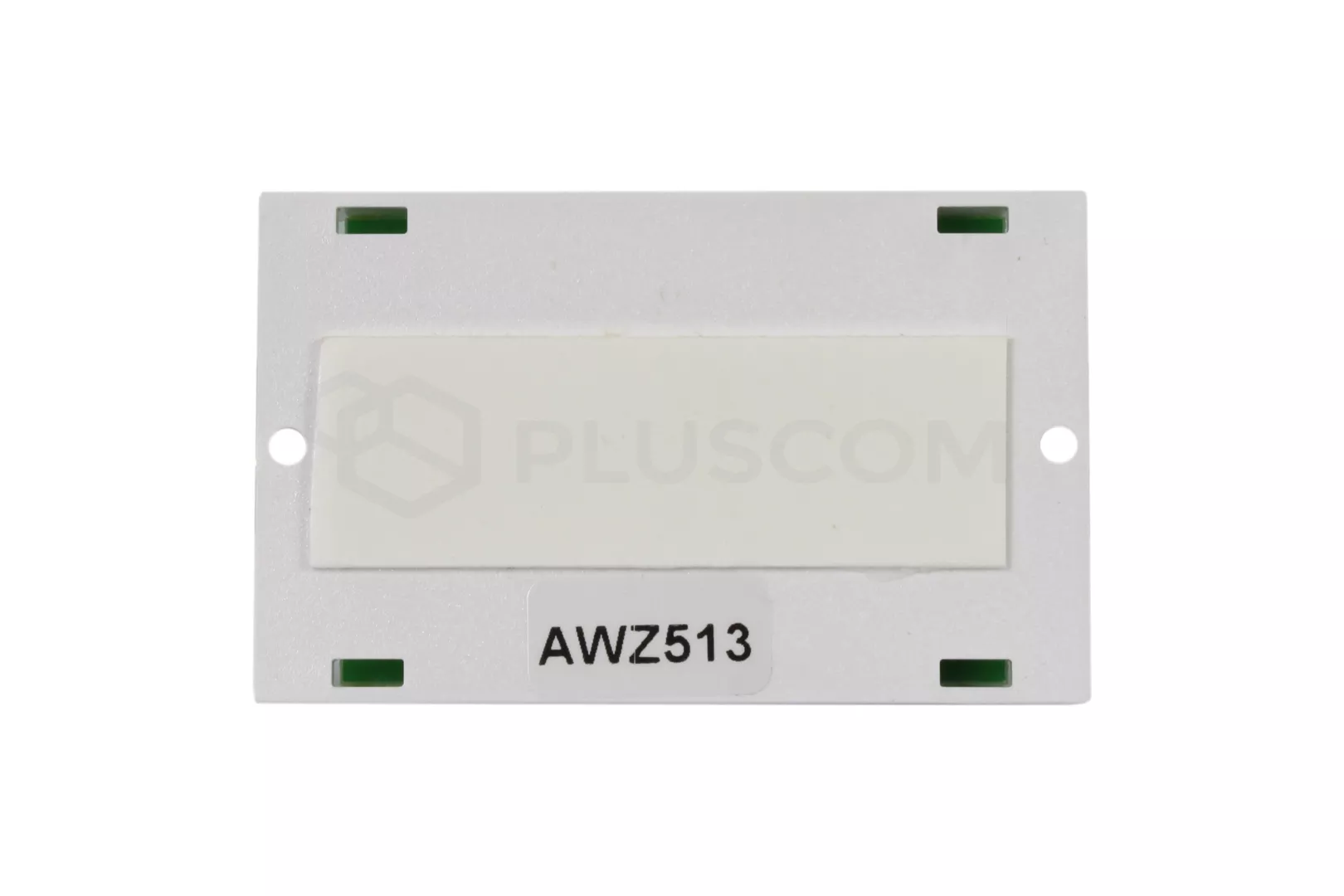

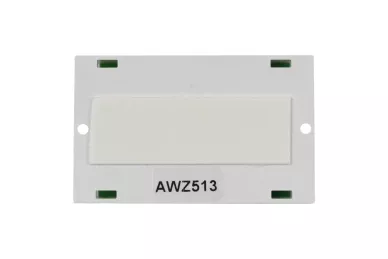

Sposób montażu: taśma samoprzylepna lub wkręty

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

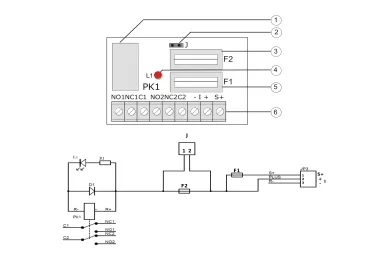

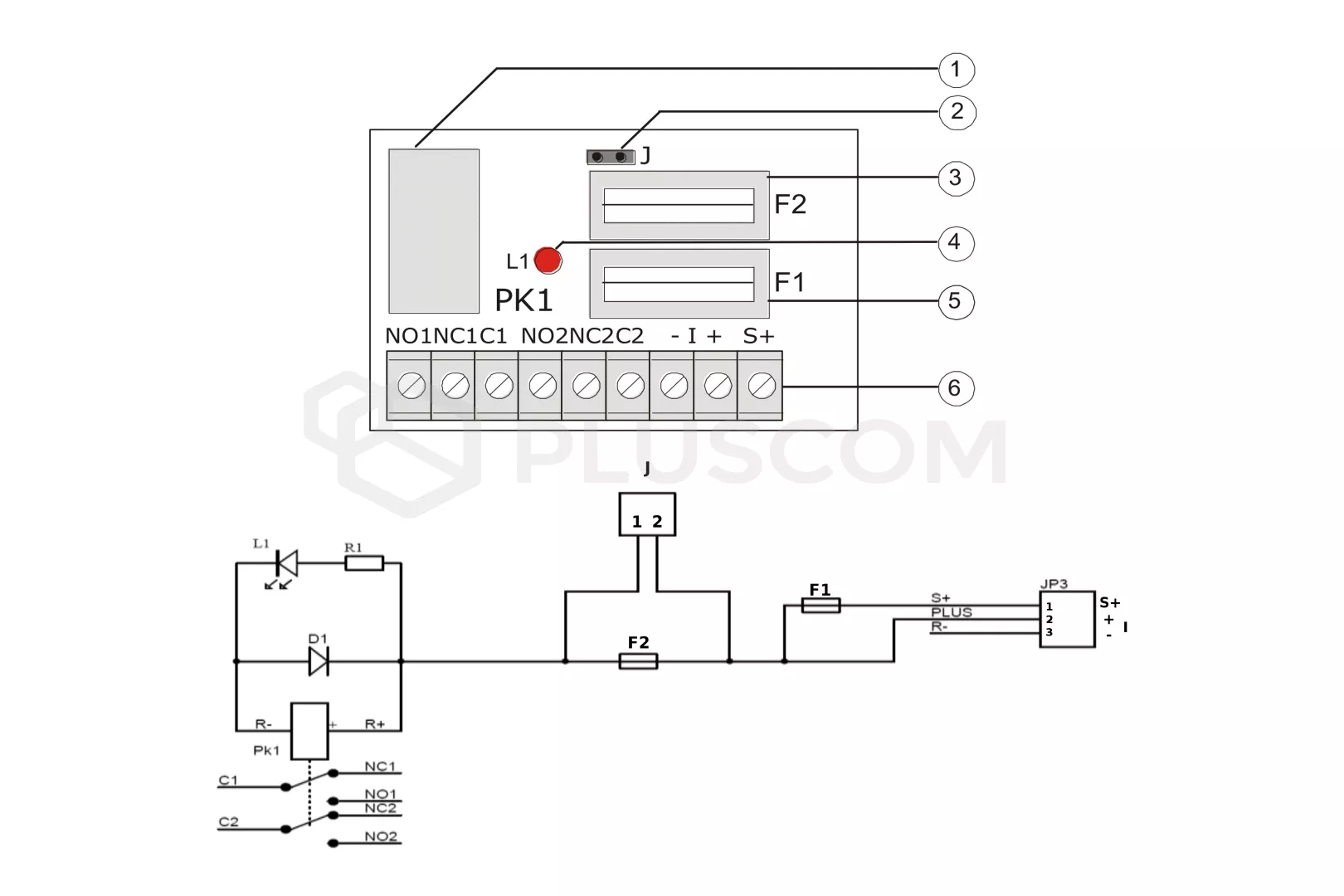

Widok ogólny modułu, schemat elektryczny:

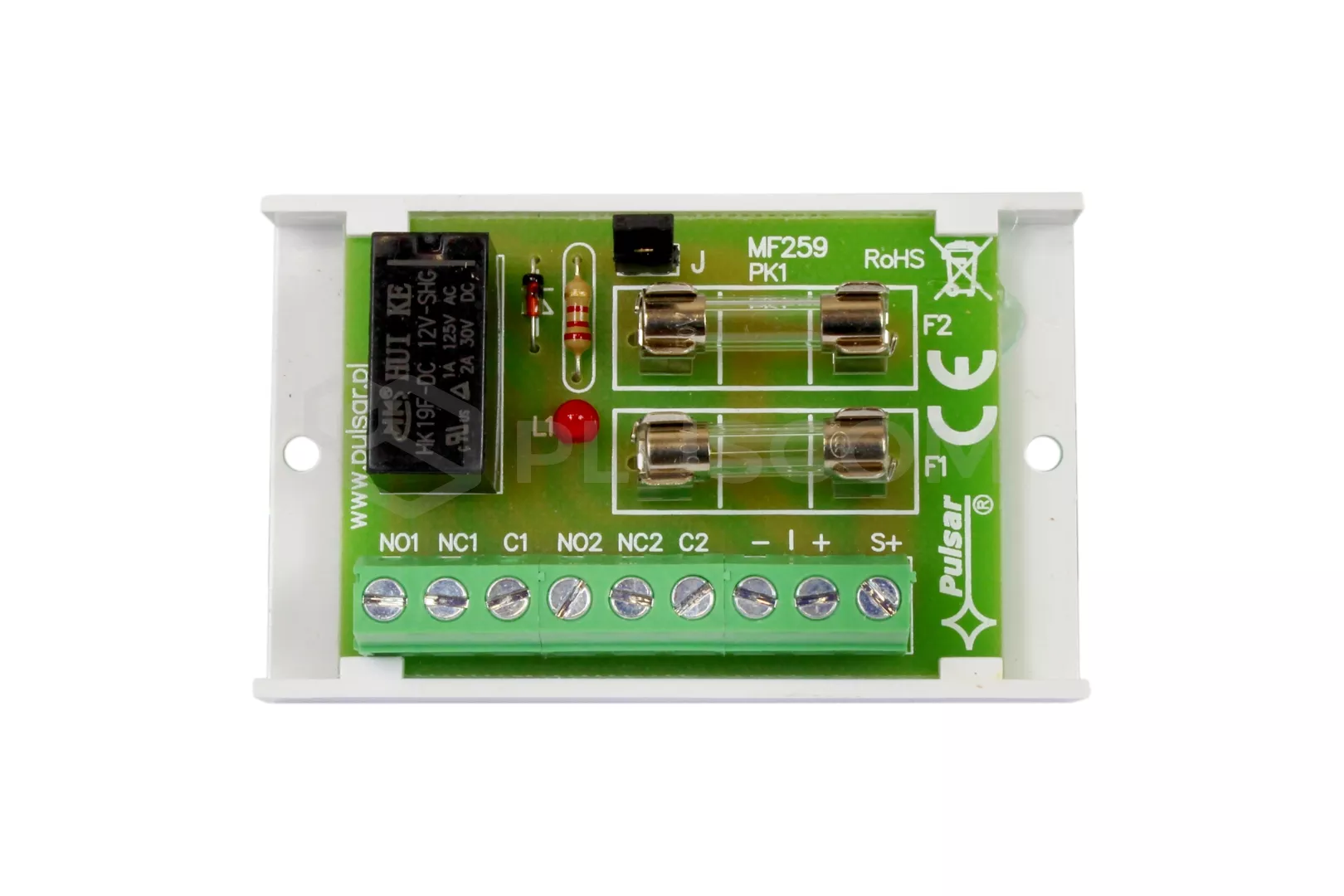

OPIS MODUŁU: przekaźnik zworka J bezpiecznik F2 dioda LED sygnalizuje działanie przekaźnika bezpiecznik F1 zaciski modułu ZACISKI MODUŁU: I +/- wejście napięcia sterującego działaniem przekaźnika C1, C2 - zaciski wspólny przekaźnika NO1, NO2 - zacisk normalnie otwarty przekaźnika NC1, NC2 - zacisk normalnie zamknięty przekaźnika S+ wyjście zasilania (+) zabezpieczone bezpiecznikiem F1
