Satel CZ-DALLAS Lecteur de puces DALLAS
Le dispositif est utilisé dans la mise en œuvre des fonctions de contrôle d'accès. Il permet la lecture du code unique d'une pastille.
Il fonctionne avec des appareils :
- CA-64 DR lecteur de pastilles expandeur
- INT-R (identifié par le panneau de contrôle comme CA-64 DR) lecteur universel/extenseur de cartes
- Modules de contrôle d'accès ACCO-KPWG-PS, ACCO-KPWG

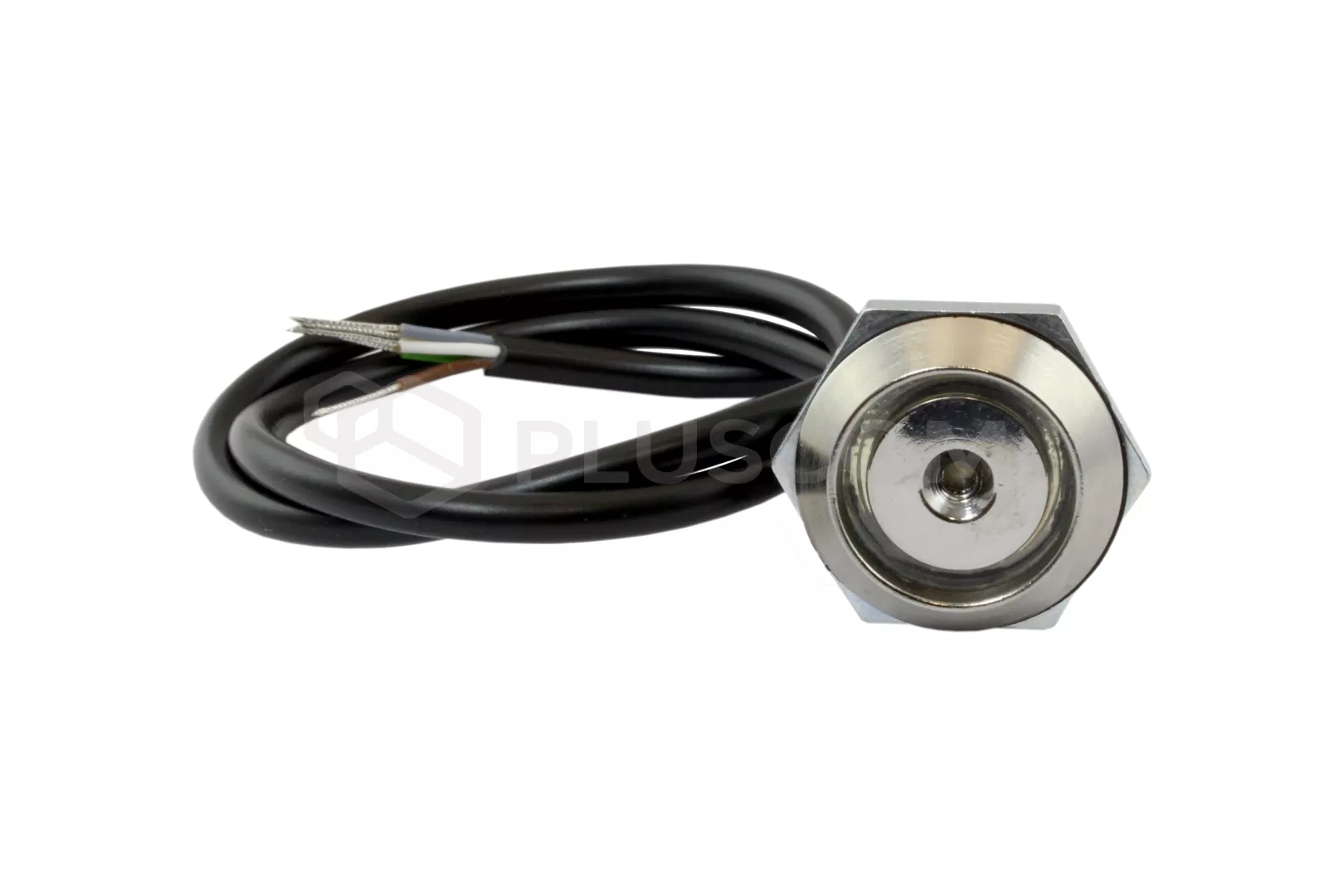

Le lecteur est équipé d'une LED bicolore rouge/verte qui peut être utilisée pour communiquer entre le panneau de contrôle ou le module de contrôle d'accès ACCO et l'utilisateur.
FONCTIONNEMENT :
Pour accéder au lecteur, la pastille doit être clipsée et légèrement pressée dans l'encoche du lecteur de manière à fermer le circuit électrique d'entrée.
Elle peut être pressée contre le lecteur ou maintenue contre le lecteur pendant environ 3 secondes. La manière dont la pastille est pressée ou maintenue dépend des réglages du module d'expansion/de contrôle d'accès de l'ACCO.
Selon l'appareil auquel le lecteur est connecté, des données (le code de la pastille lue) seront transmises :
- par l'expandeur au panneau de contrôle, qui réagira de manière appropriée à la fonction programmée et aux droits de l'utilisateur utilisant une puce donnée, par exemple : - par l'expandeur au panneau de contrôle. déverrouiller la serrure électromagnétique qui bloque la porte
- directement par le lecteur au module de contrôle d'accès de l'ACCO qui, après avoir identifié l'utilisateur au moyen d'une puce, exécute les fonctions dont il dispose.
Satel CZ-DALLAS Lecteur de puces DALLAS
Satel CZ-DALLAS Lecteur de puces DALLAS
L'INSTALLATION
Le lecteur CZ-DALLAS est conçu pour être installé sur des murs d'une épaisseur maximale de 3 mm.
Il peut également être installé à l'extérieur du bâtiment, directement dans le mur ou le cadre de la porte. Pour monter le lecteur, percez un trou de 20 mm de diamètre dans le mur, insérez le lecteur dans le trou et vissez l'écrou de fixation de l'intérieur. Dans le cas de murs plus épais, le lecteur peut être fixé à l'aide d'une colle de montage appropriée.

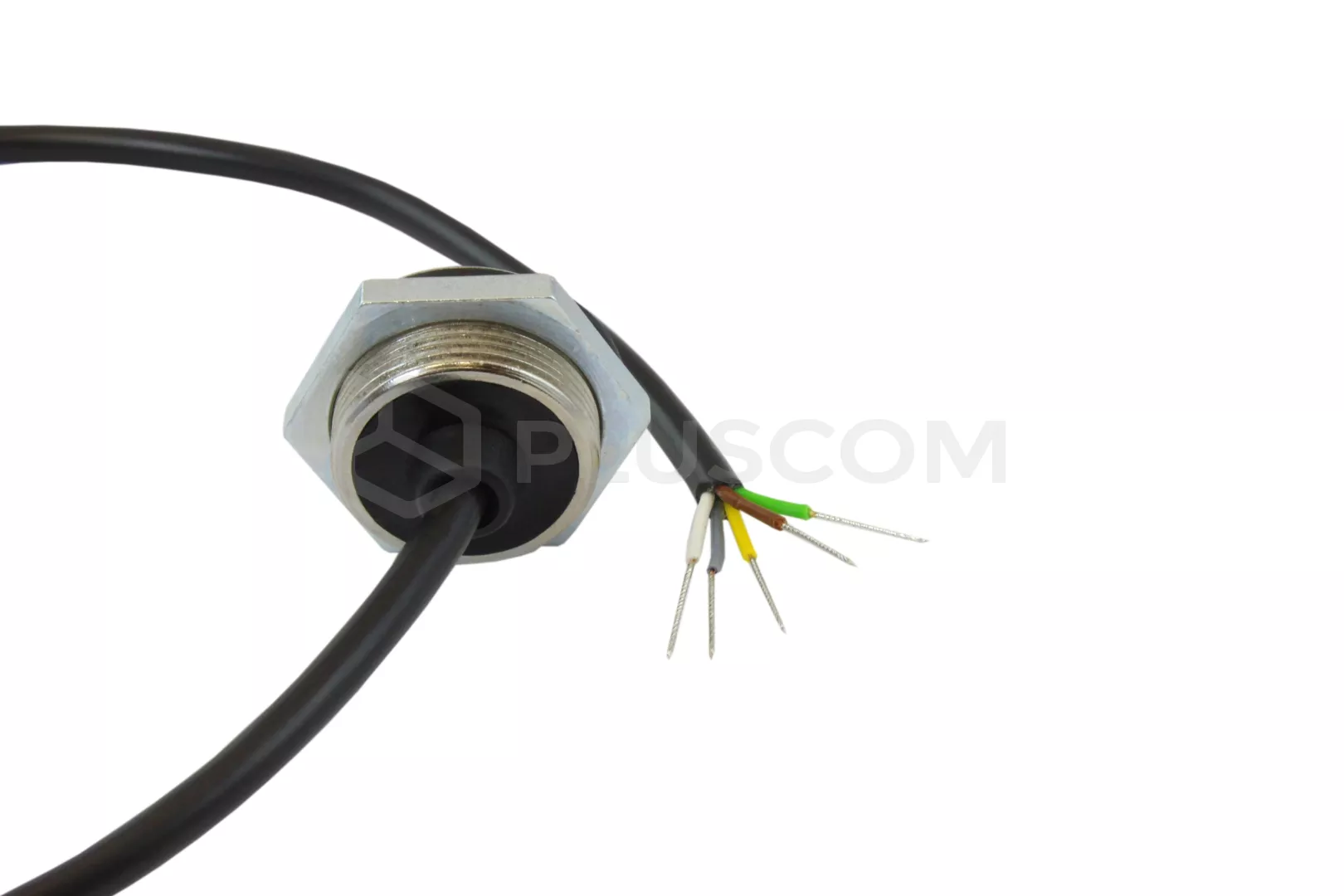

Câble de lecture CZ-DALLAS se compose de cinq fils électriques et de
a une longueur de 40 cm. La longueur du câble reliant le lecteur au module de contrôle d'accès de l'ACCO ne doit pas dépasser 30 mètres. L'expandeur et les modules de contrôle d'accès ACCO peuvent fonctionner avec deux têtes de ce type simultanément. La première fera office de borne A (borne d'entrée), la seconde de borne B (borne de sortie).
DONNÉES TECHNIQUES :
- consommation maximale de courant : 25 mA
- plage de température de fonctionnement : -25°C...+55°C
- humidité maximale : 93±3%
- diamètre du trou de montage : 20mm
- poids : 24g
