Nice S-FAB 2024 BiDi Kit für Tore mit einer Länge von bis zu 2,3 m und einem Gewicht von bis zu 400 kg

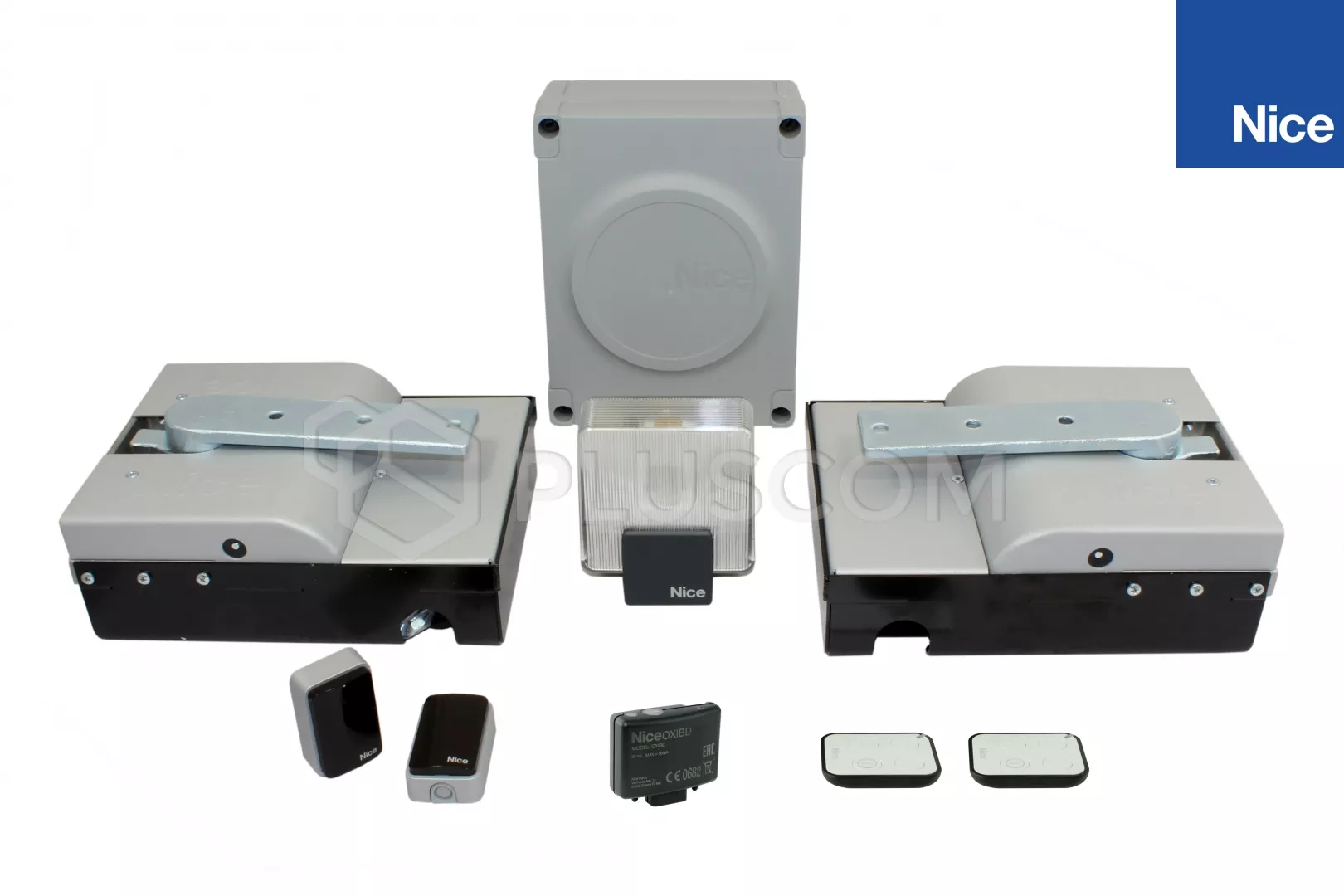

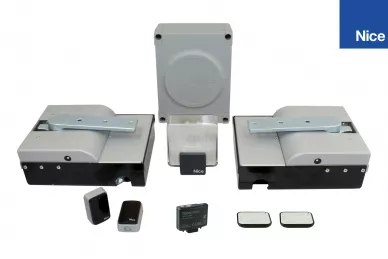

Der Bausatz besteht aus:
- 2 x selbstbremsender Antrieb XME2024
- 2 x XMBOX-Gehäuse
- MC424LR10 Steuergerät
- OXIBD-Funkempfänger
- 2 x 3-Kanal-Fernsteuerung ON3EBD
- EPM-Lichtschranken
- ELDC-Signallampe mit eingebauter Antenne
| |
EINSATZBEREICH
Mit den unterirdischen Antrieben von Nice erhalten das Tor und der Eingang ein einzigartiges Aussehen und werden gleichzeitig vollständig automatisiert. Der größte Vorteil der unterirdischen Antriebe liegt in der Ästhetik und Diskretion. Weitere wichtige Merkmale, die die unterirdischen Antriebe auszeichnen, sind die Möglichkeit, sie an einem Ort zu installieren, an dem sie aufgrund von:
- einen engen Eingang
- sehr schmale Pfeiler, bei denen das Maß A weniger als 100 mm beträgt
kein Platz für den Einbau eines Spindelantriebs oder eines Gelenkarms vorhanden ist.
Erwähnenswert ist auch, dass es sich um die einzigen Unterflurantriebe handelt, die serienmäßig ohne zusätzliches Zubehör bis zu 180° öffnen können.

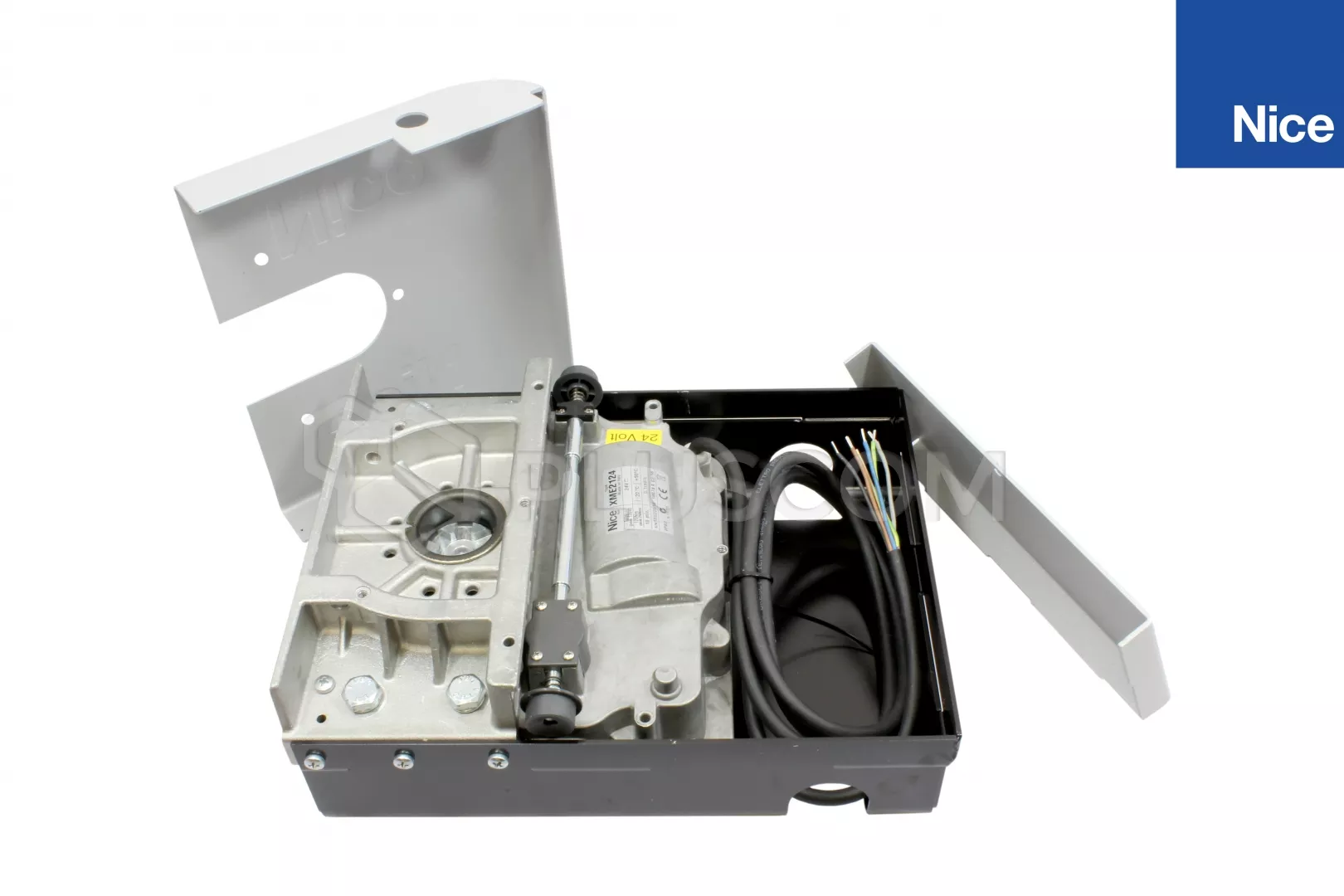

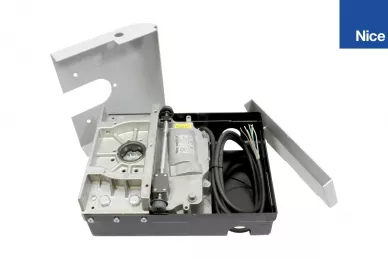

KONSTRUKTION UND EINBAU:
Vor dem Einbau der Unterflurantriebe
muss eine Entwässerung durchgeführt werden um überschüssiges Wasser aus dem Antriebsgehäuse abzulassen. Obwohl der Stellantrieb in einem abgedichteten Gehäuse der Schutzart IP67 untergebracht ist, darf der Stellantrieb nicht länger als 30 Minuten vollständig unter Wasser stehen.

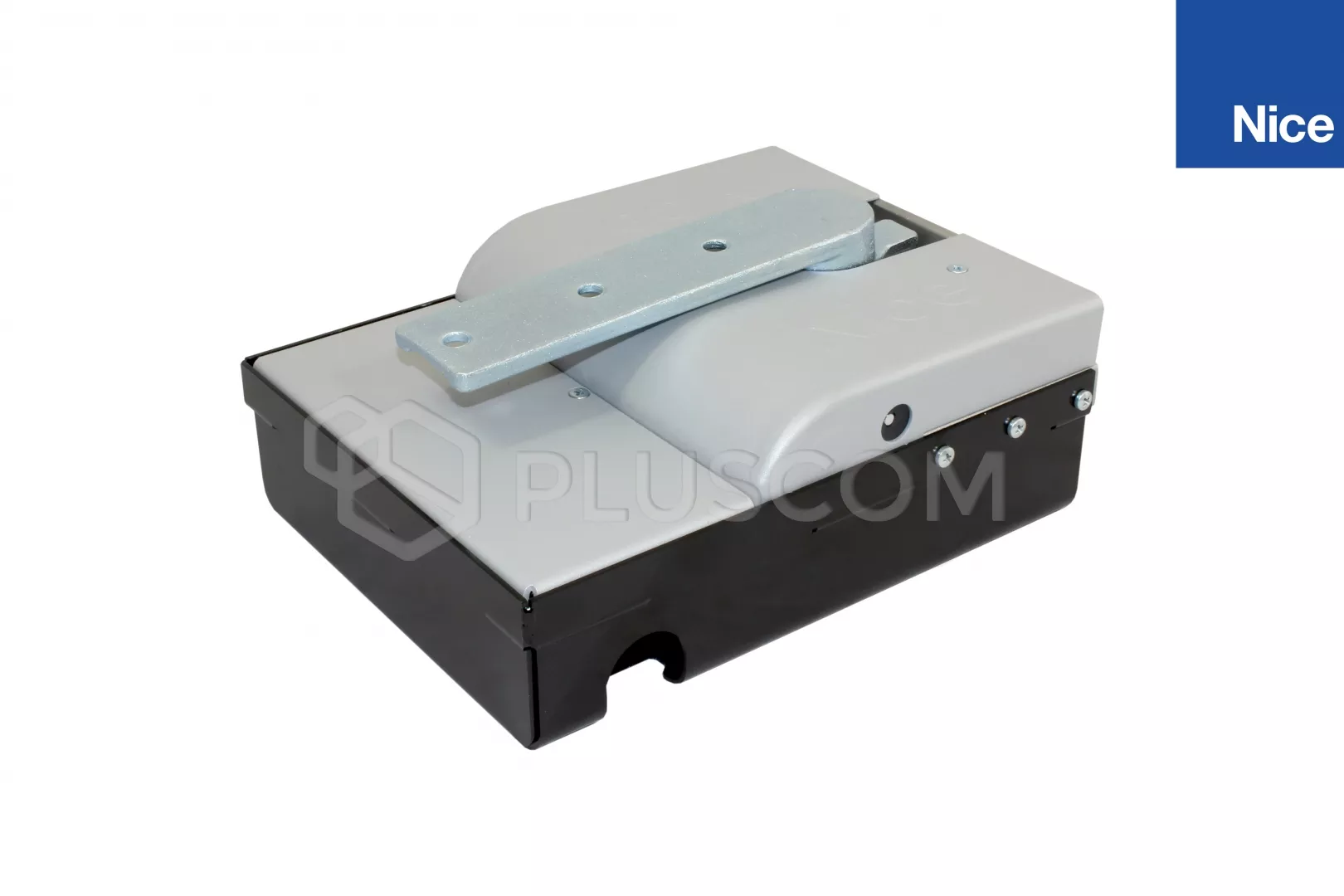

Die kompakte Basisbox ist nur 81 mm hoch. Die 2,5 mm dicken Wände garantieren die notwendige mechanische Festigkeit. Die gesamte Einheit ist für eine optimale Korrosionsbeständigkeit mit einem Kataphorese-Schutz versehen.
Nach der Montage des Fundamentgehäuses wird der Abtriebsarm direkt auf dem Türblatt montiert (er wird zum unteren Scharnier).

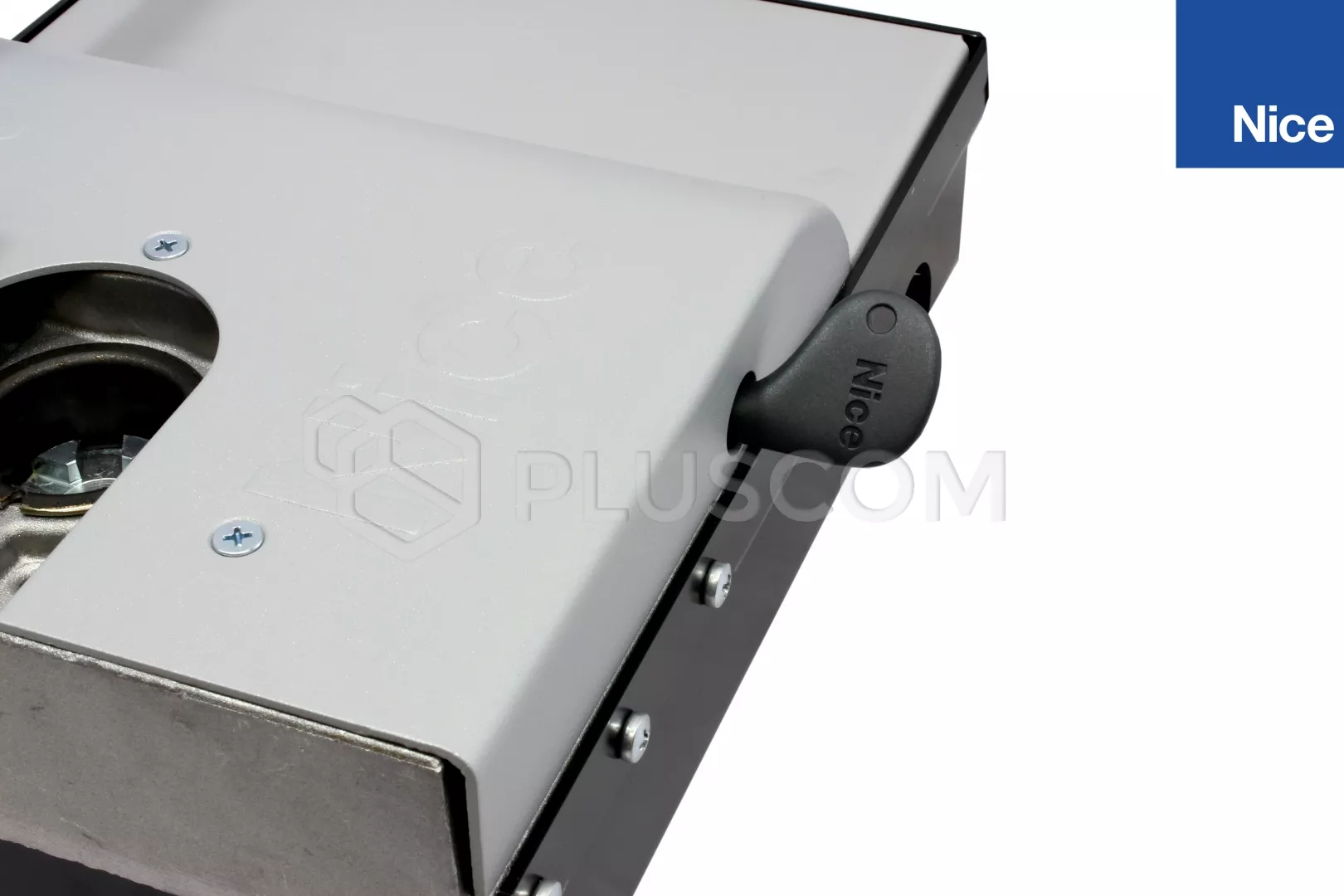

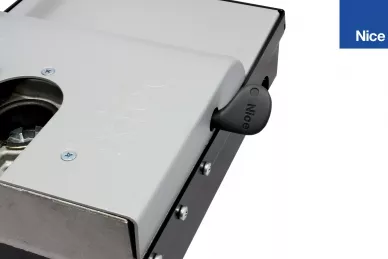

Auf beiden Seiten des Antriebsgehäuses befinden sich Schlitze für
Nizza-Schlüssel zum Entriegeln des Antriebs.
Das Gehäuse verfügt auch über
integrierte mechanische Endanschläge. Ihre Einstellung ist einfach und praktisch.
SCHÖNES MC424LR10 STEUERGERÄT
Der Betrieb der Antriebe wird von der Nice MC424LR10 Steuereinheit gesteuert, die über folgende Funktionen verfügt:
- Zusammenarbeit mit dem Programmierer Oview (über die Schnittstelle IBT4N)
- einfache Programmierung über drei Tasten, benutzerfreundliche zweistufige Programmierung von 8 Funktionen der ersten Stufe (ON-OFF) und 8 parametrischen Funktionen
- Soft-Start und Soft-Close-Freigabe
- Teilweise Gate-Open-Funktion
- Ansteuerung von zwei 24V-Motoren
- halbautomatischer Betrieb
- Autoprogrammierung bei der Erstprogrammierung ermittelt und speichert die Steuerung automatisch die Torendlagen
- Möglichkeit zum Anschluss der Batterie PS124 damit sich das Tor auch bei einer Unterbrechung der Netzversorgung öffnet
- Bedienung des Elektroschlosses
- SM-Funkschnittstelle - Möglichkeit, einen zweiten externen Empfänger zu installieren
