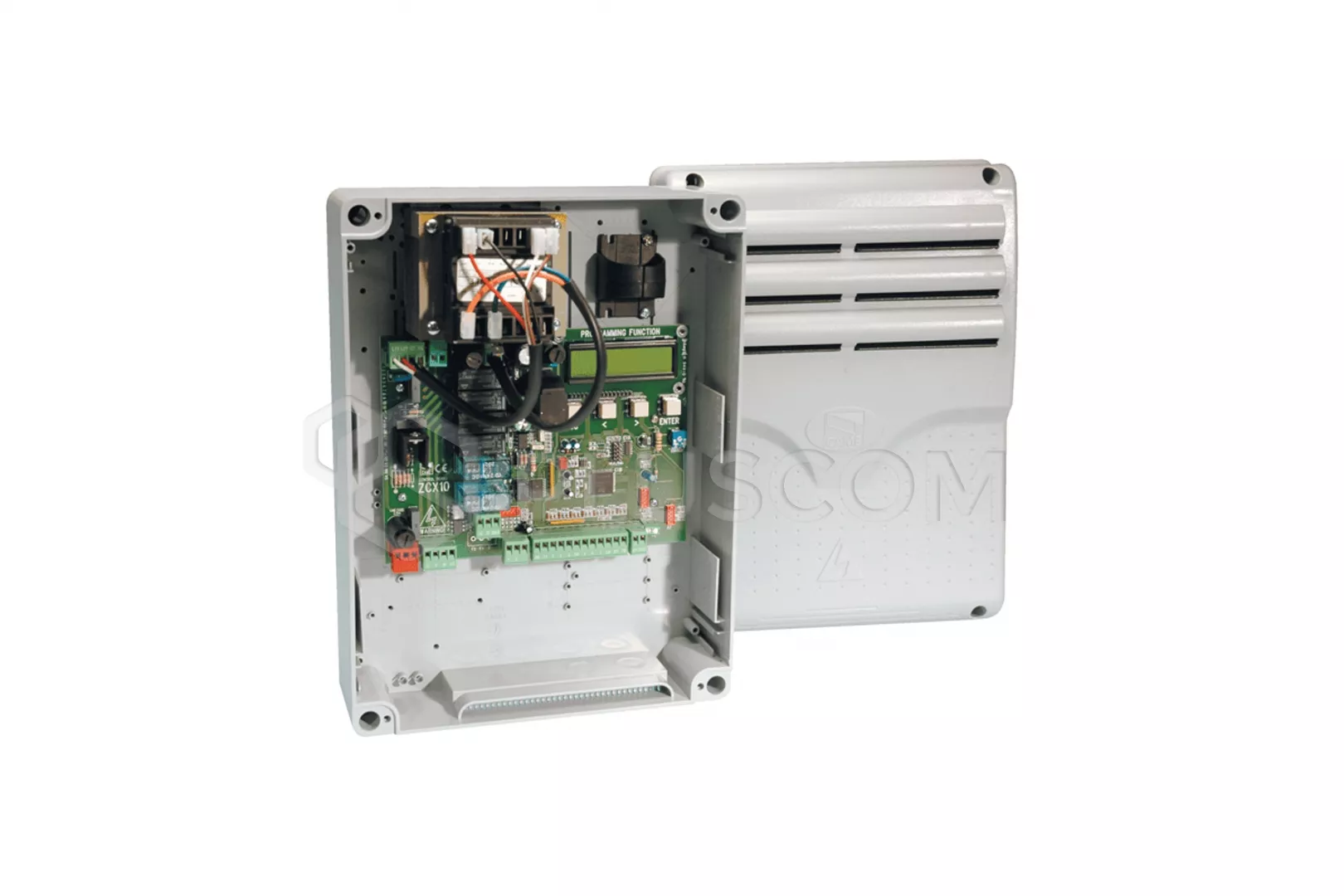

Came ZL92 Steuergerät für zweiflügelige Tore mit Encoder

CAME ZL92 Steuerung für zweiflügelige Tore mit eingebautem Drehgeber für 2-flügelige Tore

Die Steuereinheit ZL92 für zweiflügelige Tore bietet eine Reihe von Lösungen und Funktionen, die auf die spezifischen Anforderungen der Benutzer zugeschnitten sind. Sie ist mit einem zweikanaligen Funkdecoder ausgestattet und wird mit 24 V DC versorgt.
Sie ermöglicht die Erweiterung der Anlage mit dem notwendigen Kontroll- und Sicherheitszubehör wie Lichtschranken, Warnlicht, Elektroschloss, Frequenzkarte, Antenne oder Fernbedienungen. Die Gesamtleistung des Zubehörs darf 50 W nicht überschreiten.
Die ZL92 verfügt über Eingänge für zwei Lichtschrankenlinien und alle Anschlüsse sind durch Sicherungen geschützt.

Es unterstützt die Aktoren STYLO-ME, FROG-J und A1824.

Merkmale der Steuertafel:

• Öffnung von einem Flügel
• Tasten: Öffnen, Schließen; Öffnen - Stopp - Schließen und Öffnen - Schließen - Rückwärtsbewegung
• Verzögerung des ersten Flügels beim Öffnen und des zweiten Flügels beim Schließen (einstellbar)
• Selbstdiagnose der Sicherheitseinrichtungen
• Wiederöffnen oder Schließen während der Bewegung
• Stopptaste
• Einstellung des amperometrischen Sensors
• Hinderniserkennung durch Sicherheitseinrichtungen bei stehendem Tor

TECHNISCHE DATEN

• Stromversorgung: 230 V 50/60 Hz
• Maximale Leistung: 300 W
• Stromverbrauch im Ruhezustand: 110 mA
• Maximale Gesamtleistung des mit 24 V versorgten Zubehörs: 20 W
• Sicherungen:
• • Elektronikkarten (Leitung): 3,15A und 1,6A
  • Steuergeräte: 1A
  • Zubehör: 2A
• Gehäusematerial: ABS
• Schutzart: IP54
• Betriebstemperatur: -20°C ~ 55°C

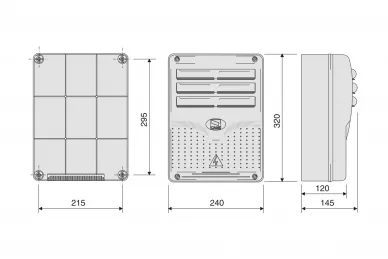

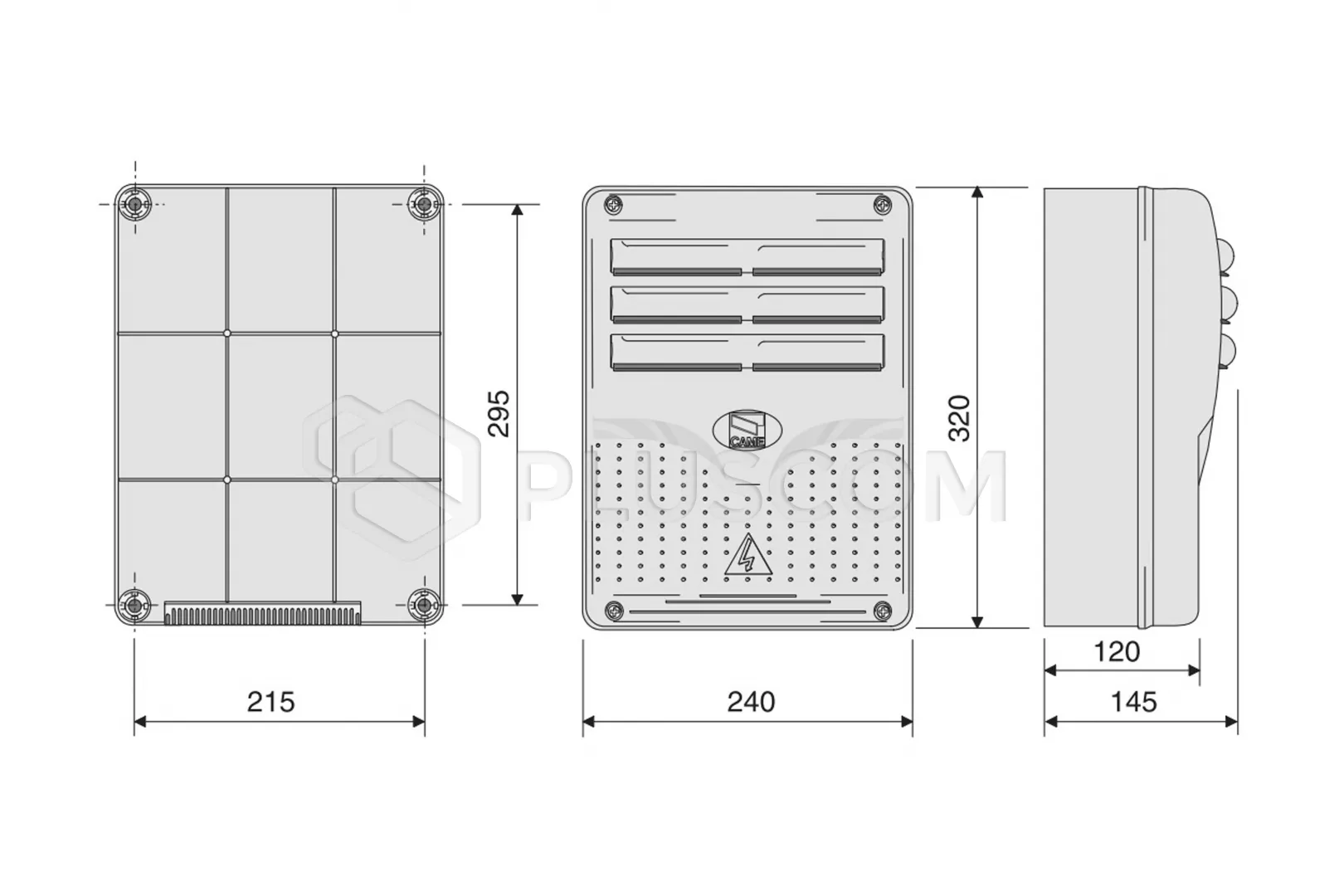

• Abmessungen des Gehäuses: 320×240×145 mm
