ATTE ANUPS-4-ISO-F System xHD do 4 kamer

ATTE ANUPS‑4‑ISO‑F system zasilania buforowego i dystrybucji sygnału video dla 4 kamer analogowych CVBS/HDCVI/HDTVI/AHD/TurboHD

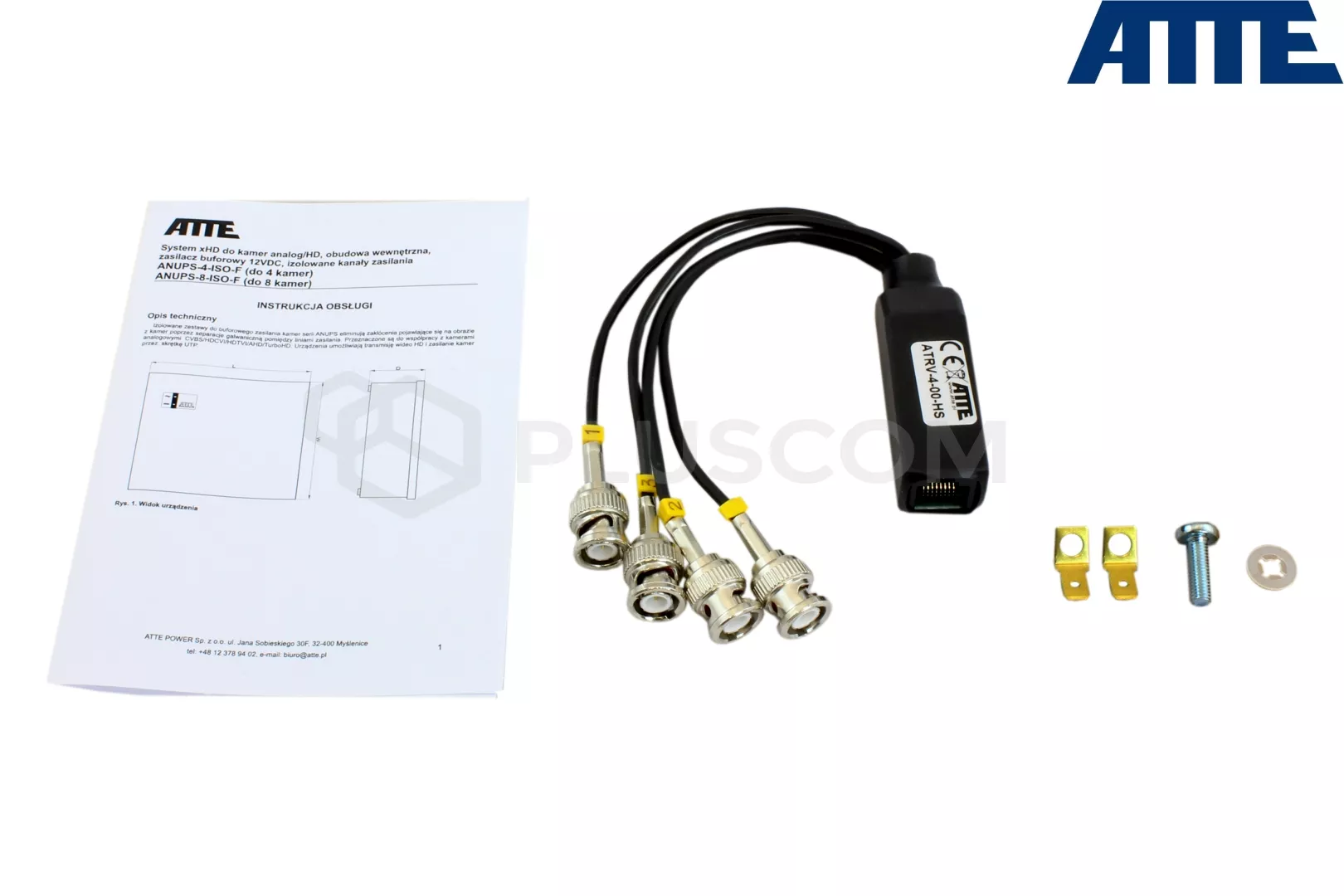

W skład zestawu wchodzi:

• ABOX-F obudowa natynkowa, metalowa biała

• AUPS-70-120-OF zasilacz buforowy
• AVPI-4-ISO-OF moduł dystrybucji video i zasilania po skrętce UTP dla 4 kamer
• ATRV-4-00-HS transformator video HD 4 kanałowy

CECHY I FUNKCJE SYSTEMU:

Rozwiązanie firmy ATTE ANUPS-4-ISO-F to kompleksowy modułowy system zasilania i przesyłania sygnału video. Jako medium transmisyjne został wykorzystany kabel UTP z wtykami zarabianymi tak jak w rozwiązaniach dla kamer IP przez co system pozwala na łatwą migrację do systemu CCTV IP.
Modułowa budowa urządzenia zapewnia szybki serwis oraz łatwą rozbudowę systemu.
Do zasilania kamer wykorzystano standard PoE Passive. Każda z kamer ma oddzielny izolowany kanał zasilania. Eliminuje to większość problemów z zakłóceniami obrazu z kamer.
Możliwość instalacji dodatkowego akumulatora zapewni awaryjne podtrzymanie zasilania dla podłączonych kamer.

UWAGA:
Splitery do kamer ASPLV-1-00-HS nie wchodzą w skład zestawu, Aby można było podłączyć kamerę należy zakupić wymaganą ilość spliterów zgodą z ilością podłączonych kamer.

{REL_6627}

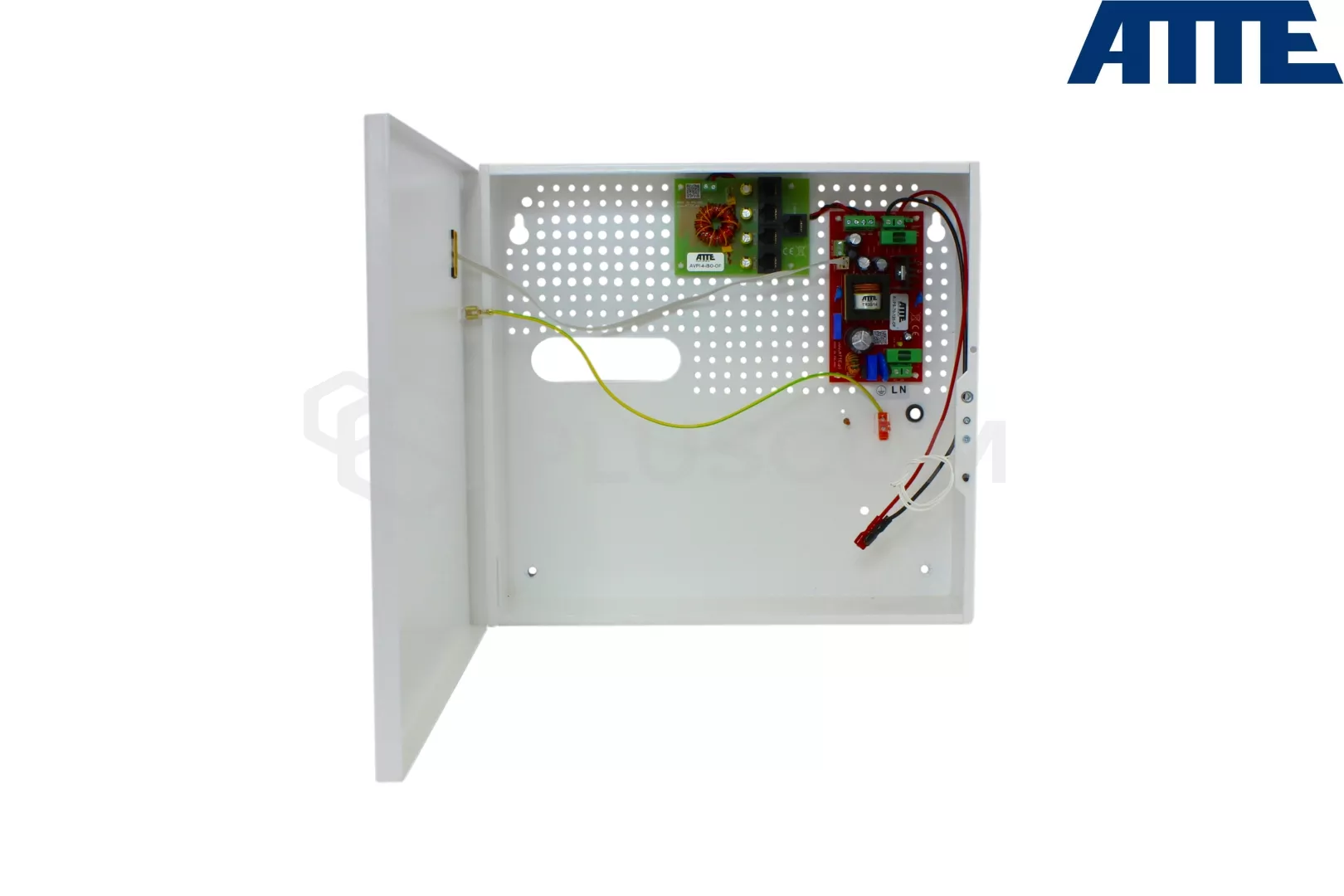

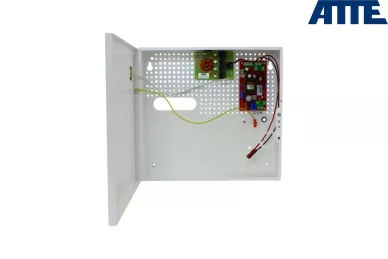

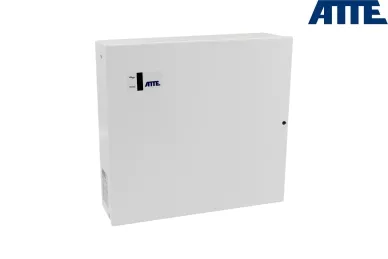

OBUDOWA ABOX-F

• wymiary: 300x320x90mm blacha 0,8mm kolor biały, waga 2,15kg, IP20
• sposób zamknięcia: skręcana
• wyposażona w czujnik otwarcia obudowy

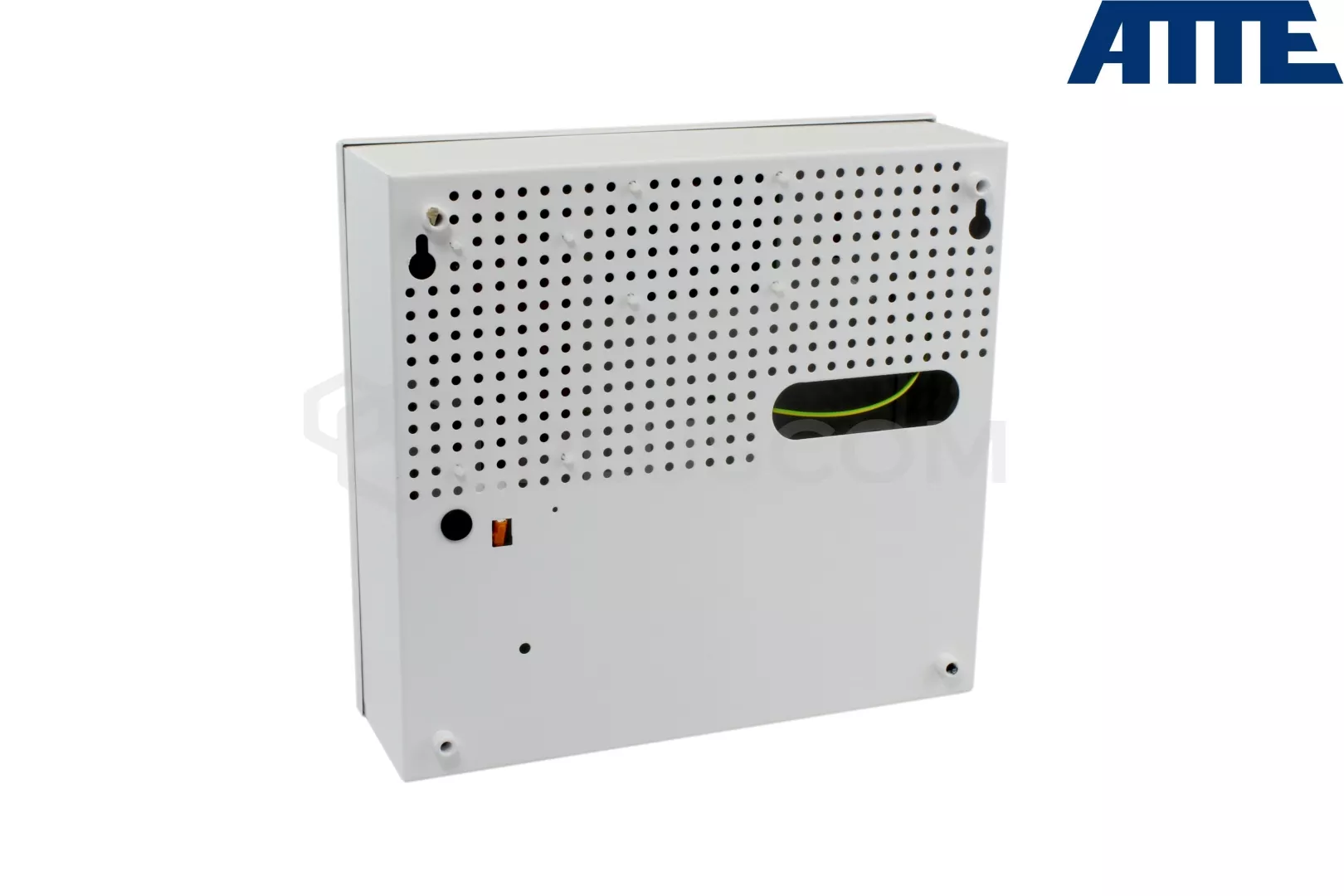

• dystans od ściany, przepusty na kable w tylnej ściance


• miejsce na akumulator 18Ah
• możliwość ulokowania wewnątrz obudowy zapasu kabli

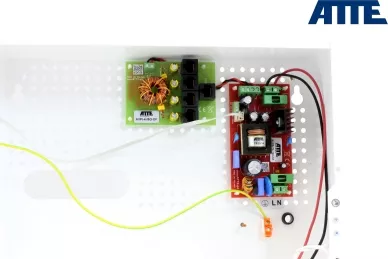

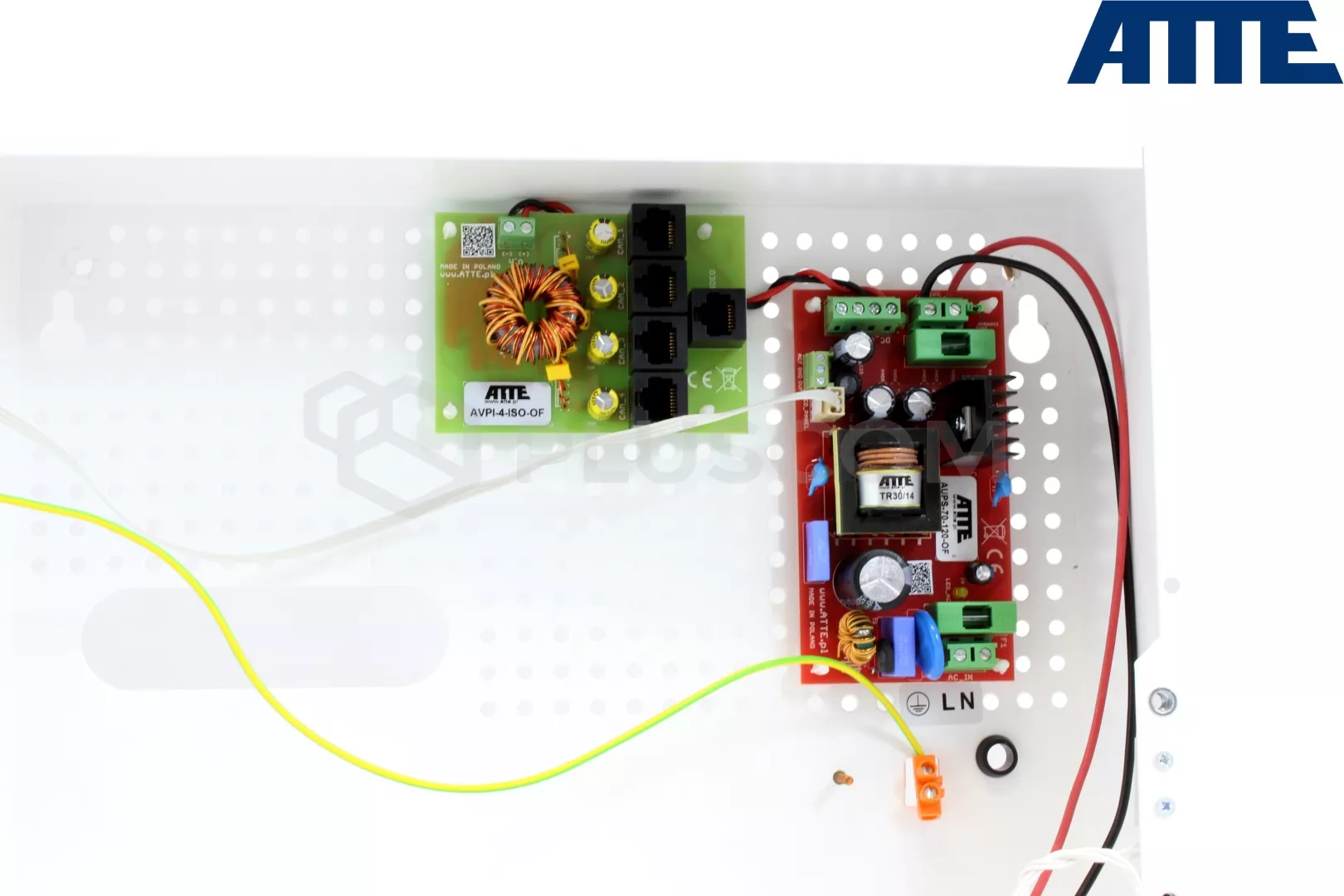

• systemowe otworowanie 4,8mm w rastrze 10,8mm udostępnia uniwersalną przestrzeń dla modułów firmy ATTE, ich ułożenie można dowolnie modyfikować i dokładać dodatkowe. Cecha ta czyni to rozwiązanie bardzo uniwersalnym i pozwala na  elastyczne dopasowanie do indywidualnych rozwiązań

ZASILACZ AUPS-70-120-OF

Zasilacz buforowy do zasilania urządzeń systemów telewizji przemysłowej oraz innych wymagających napięcia 12V DC

PARAMETRY TECHNICZNE:

• napięcie wyjściowe:
• • 11,5-13,9V - przy zasilaniu sieciowym
  • 10,5-12,6V - przy zasilaniu bateryjnym
• prąd wyjściowy: 6A
• prąd ładowania akumulatora: 1A /2A - wybierane zworką JP1
• napięcie odłączenia akumulatora: 10,2V
• zabezpieczenia:
• • przeciążeniowe: 9A próg zadziałania zabezpieczenia zasilacza
  • przez zwarciem wyjścia: 6,3A dla pracy akumulatorowej / dla pracy sieciowej wymagany jest restart zasilacza
  • przez odwrotnym podpięciem akumulatora: bezpiecznik 6,3A
• wyjścia techniczne typu OC max 50mA na wyjście:
• • OUF - brak napięcia +DC_OUT
  • ACF - brak napięcia AC


MODUŁ AVPI-4-ISO-OF

Urządzenie pozwala na niezależne izolowane zasilanie (według standardu PoE) 4 analogowych kamer video oraz zebranie sygnałów video z kamer i ich zbiorcze przesłanie jednym przewodem UTP do transformatora video ATRV-4-00-HS który podłączamy do rejestratora.
Linie zasilające kamery  zabezpieczone są bezpiecznikiem polimerowym obecność napięcia na wyjściu sygnalizowana jest   świeceniem czerwonej diody wewnątrz złącza RJ-45.
Do zasilania kamer wykorzystano żyły: pin 4,5(+) oraz pin 7,8(-) PoE Passive, do przesłania sygnału video: pin 1(-) pin 2(+)
Urządzenie jest wygodnym rozwiązaniem w sytuacjach gdy chcemy:

• wykorzystać okablowanie strukturalne oparte na kablu UTP do podłączenia kamer analogowych
• jednym kablem UTP przesłać sygnał z większej ilości kamer analogowych
• wykonać estetyczne kompleksowe przesłanie sygnału video+ zasilania w torze skrętki UTP


PARAMETRY TECHNICZNE:

• zakres napięcia zasilającego: 10-15V DC
• zabezpieczenie wyjścia przez zwarciem: bezpiecznik polimerowy 1,1A
• wymiary: 93x67x25mm


TRANSFORMATOR ATRV-4-00-HS

Transformator video HD 4 kanałowy do kamer analogowych CVBS, HDCVI, HDTVI, AHD, TurboHD współpracuje z modułem AVPI-4-ISO-OF. Pozwala na przesłanie sygnału video z 4 kamer  przy użyciu tylko jednego kabla UTP.
Maksymalna odległość na jaką można przesłać sygnał to 400m.
PARAMETRY TECHNICZNE:

• złącza:
• • sygnałowe koncentryczne 4szt  - do podłączenia do rejestratora
  • złącze we/wy RJ-45 (8C8P)
