Aco CDNVSp Sumator pośredni

306,27 PLN zawiera 23.00% VAT
Kod produktu: #8693
Producent: ACO
  • Instalacja cyfrowa: skrętka kat. 5e lub 6
  • Wyjścia: 1x gniazdo RJ45, 1x złącze EXTMOD, 1x złącza śrubowe ARK
  • Wejścia: 1x gniazdo RJ45, 1x złącza śrubowe ARK
  • Stosowany przy centralach SLAVE
  • Wprowadza do systemu dodatkową kamerę
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

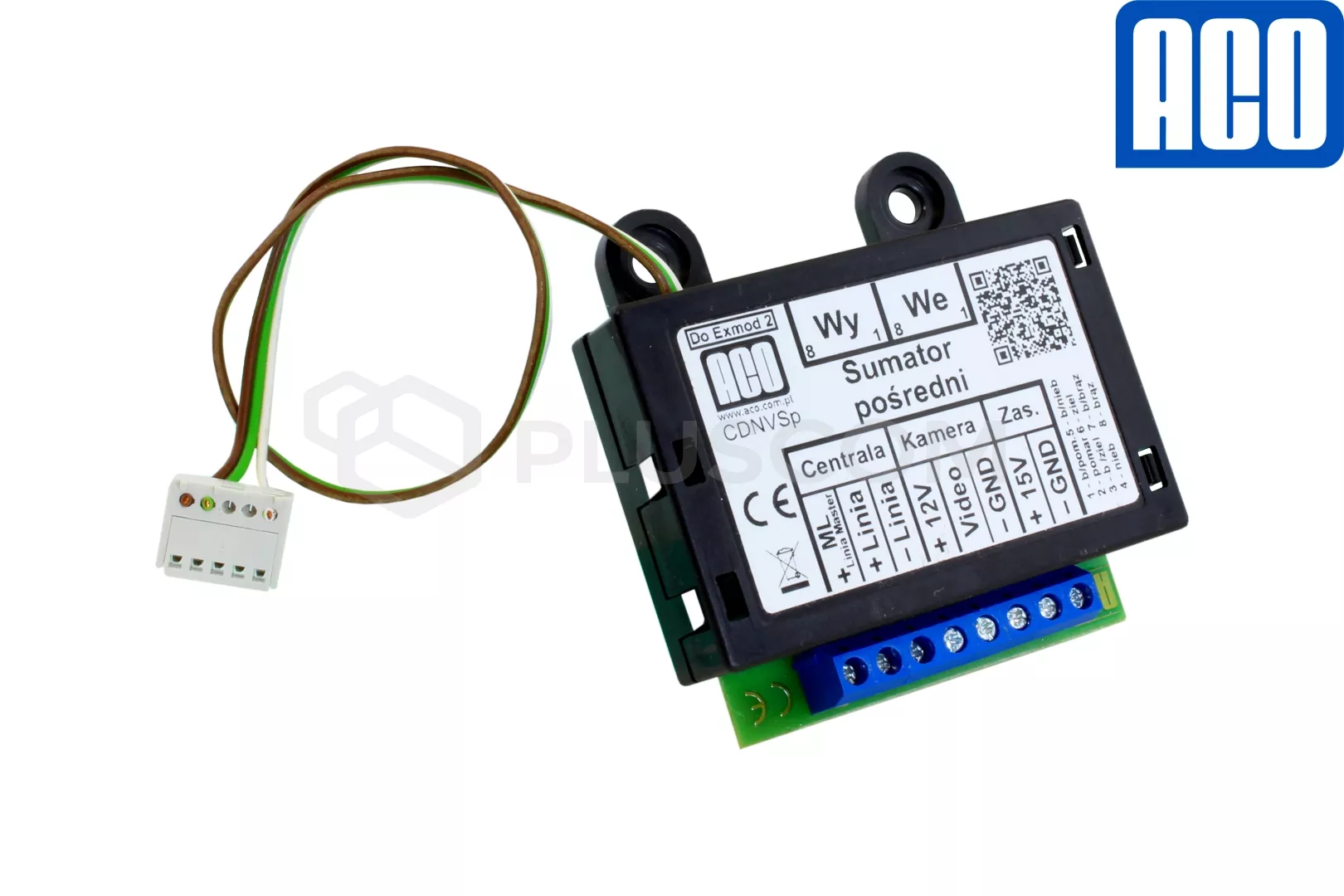

CDNVSp Sumator pośredni do systemu wideo

Sumator pośredni CDNVSp firmy ACO rozbudowuje istniejącą magistralę cyfrowego systemu wideo. W odróżnieniu do zwykłego modułu sumatora sumator pośredni stosuje się go przy centralach typu SLAVE pozwala na przełączanie obrazu pomiędzy kamerą panelu oraz podłączoną do sumatora pośredniego kamerą.

Do sumatora pośredniego podłącza się moduł kamery lub kamerę dodatkową, centralę oraz zasilacz.

Współpracuje z centralami CDNP i Inspiro typu Slave oraz Familio P z kamerą zewnętrzną.

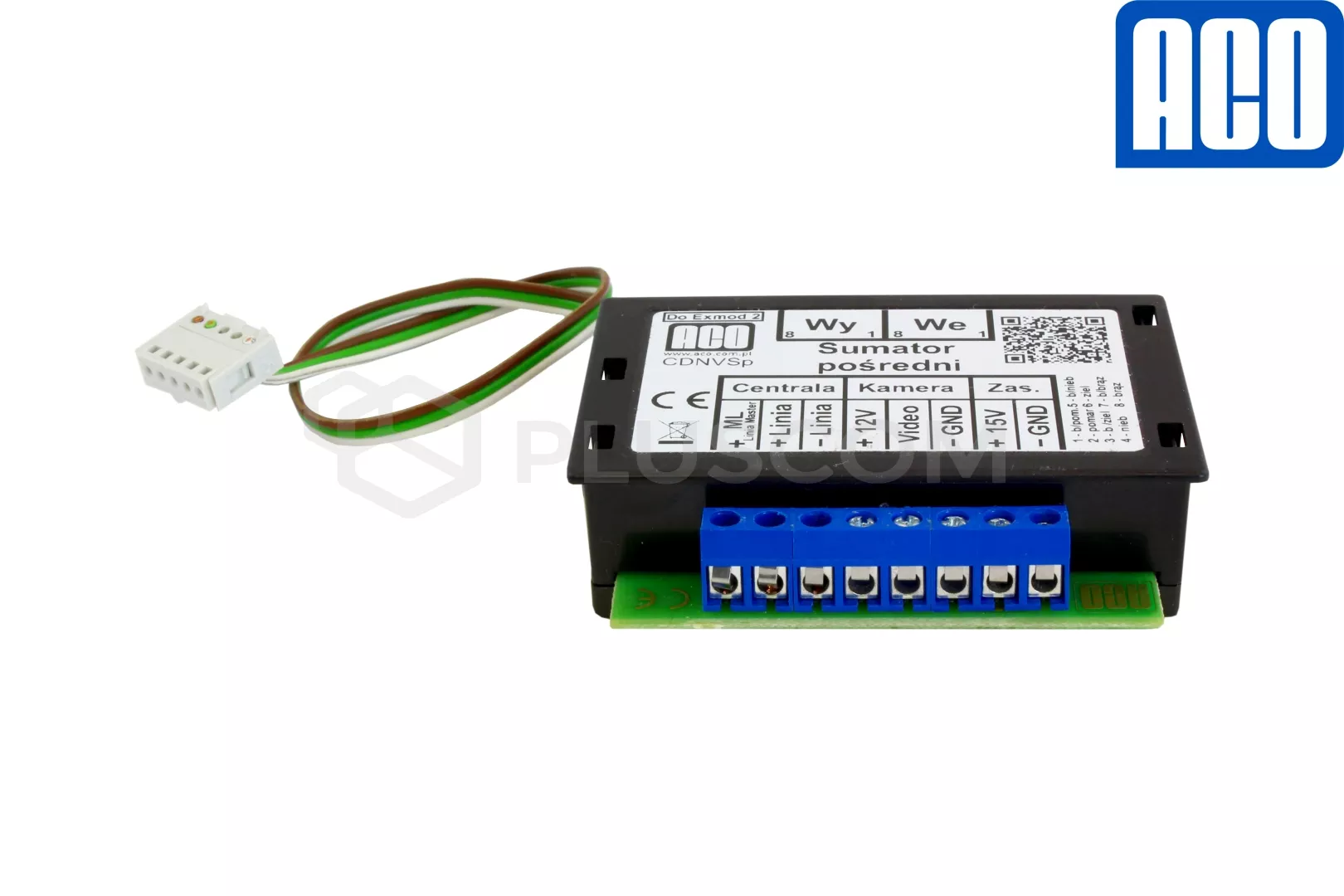

Wejścia, złacza śrubowe ARK:

Wejścia, złacza śrubowe ARK:

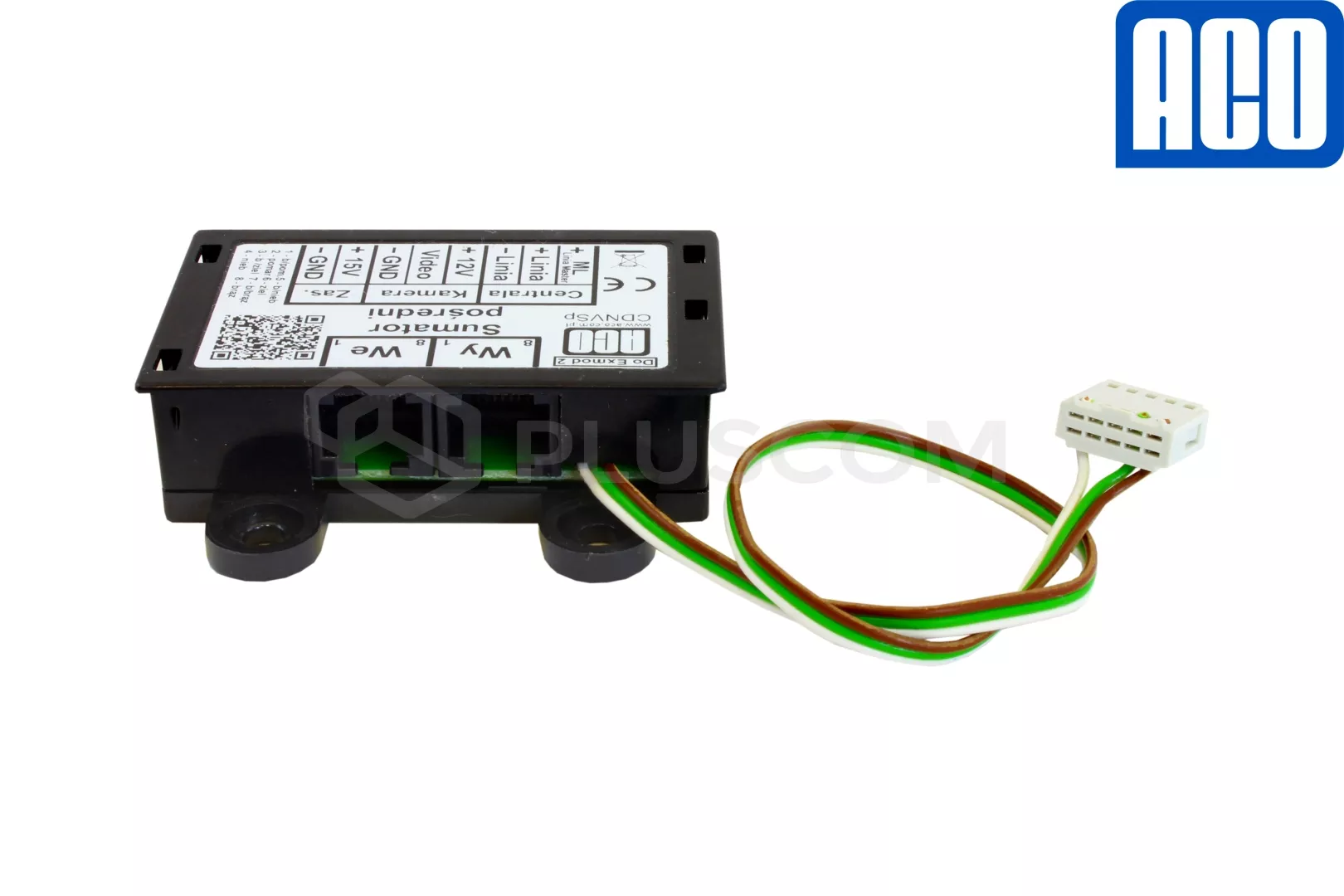

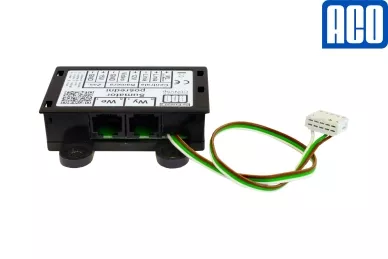

Magistrala systemu wejście/wyjście:

Magistrala systemu wejście/wyjście:

PARAMETRY TECHNICZNE:
  •     Zasilanie: DC 15V
  •     Pobór mocy w trybie czuwania: 0W
  •     Typ instalacji: cyfrowa: skrętka cat. 5e lub 6
  •     Wyjścia:
    • 1x gniazdo RJ45 (wyjście magistrali wideo)
    • 1x złącze EXTMOD (do podłączenia centrali)
  •     Wejścia:
    • 1x gniazdo RJ45 (wejście magistrali wideo)
    • 1x złącza śrubowe ARK
      • podłączenie linii audio z poprzedzającej centrali/panelu (złącze „ML”)
      • podłączenie linii audio z centrali lub panelu
      • podłączenie kamery wbudowanej w panel lub moduł CDNVK (75Ω/1Vp-p, zasilanie 12V)
      • wprowadzenie zasilania
  •     Wymiary: 70,5x71x19,5mm
MONTAŻ:
Wybrane kompatybilne modele urządzeń dają możliwość montażu sumatora bezpośrednio w ramce lub w puszcze. Zastosowanie modułu ARK-KS daje opcję oddalenia sumatora od panelu.

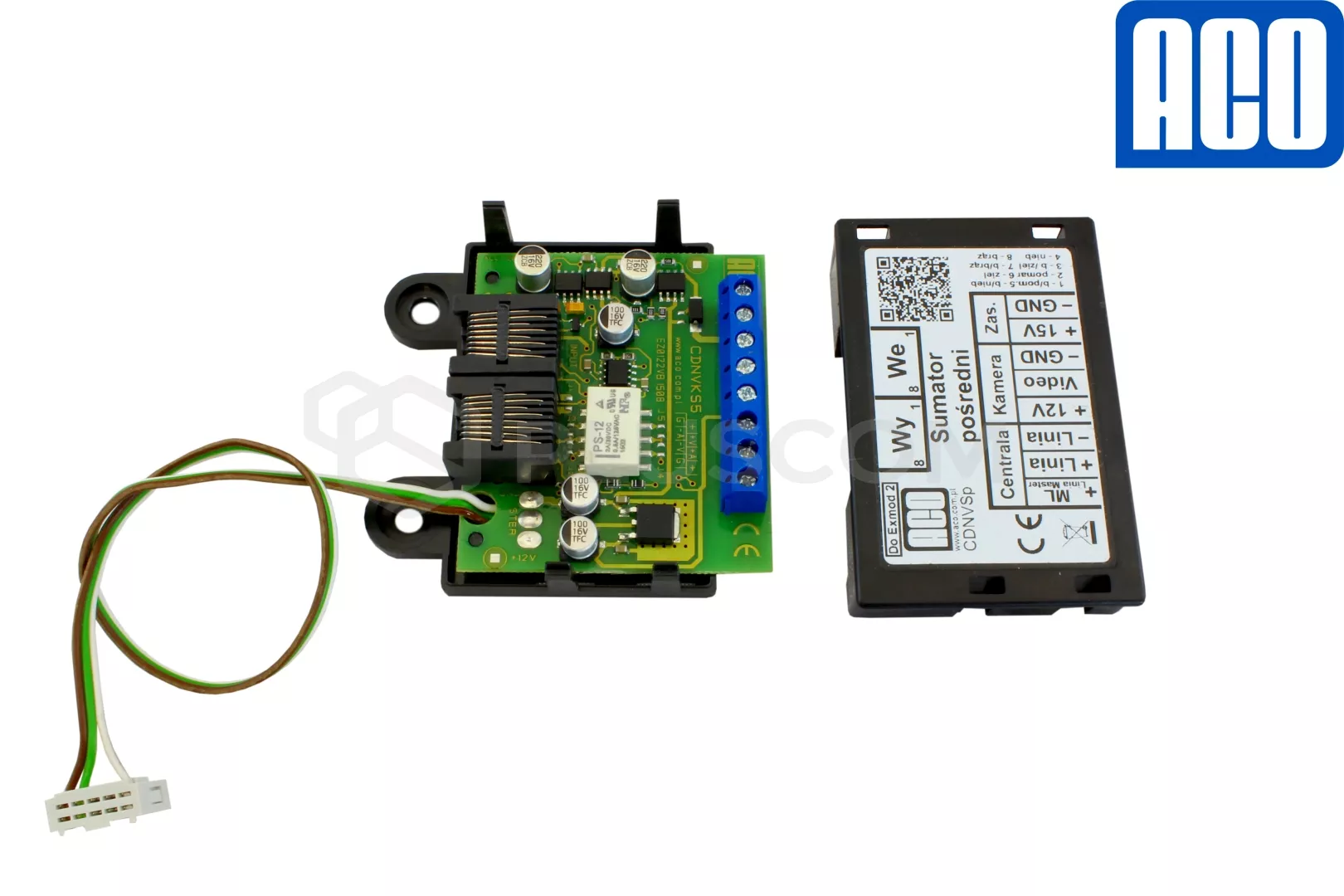

Wnętrze sumatora:

Wnętrze sumatora:

Moduł występuje w kolorze białym
Specyfikacja techniczna
Typ instalacji: Cyfrowa: skrętka cat. 5e lub 6
Zasilanie: 15V DC - 30mA
Pobór mocy w trybie czuwania: 0W
Wyjścia:
1 x RJ 45
1 x EXTMOD
1 x ARK
Wejścia:
1 x RJ45
1 x złącza śrubowe ARK
Wymiary: 70,50 x 71 x 19,50mm
