Aco CDN-U Moduł sygnalizacyjny z funkcją otwierania drzwi

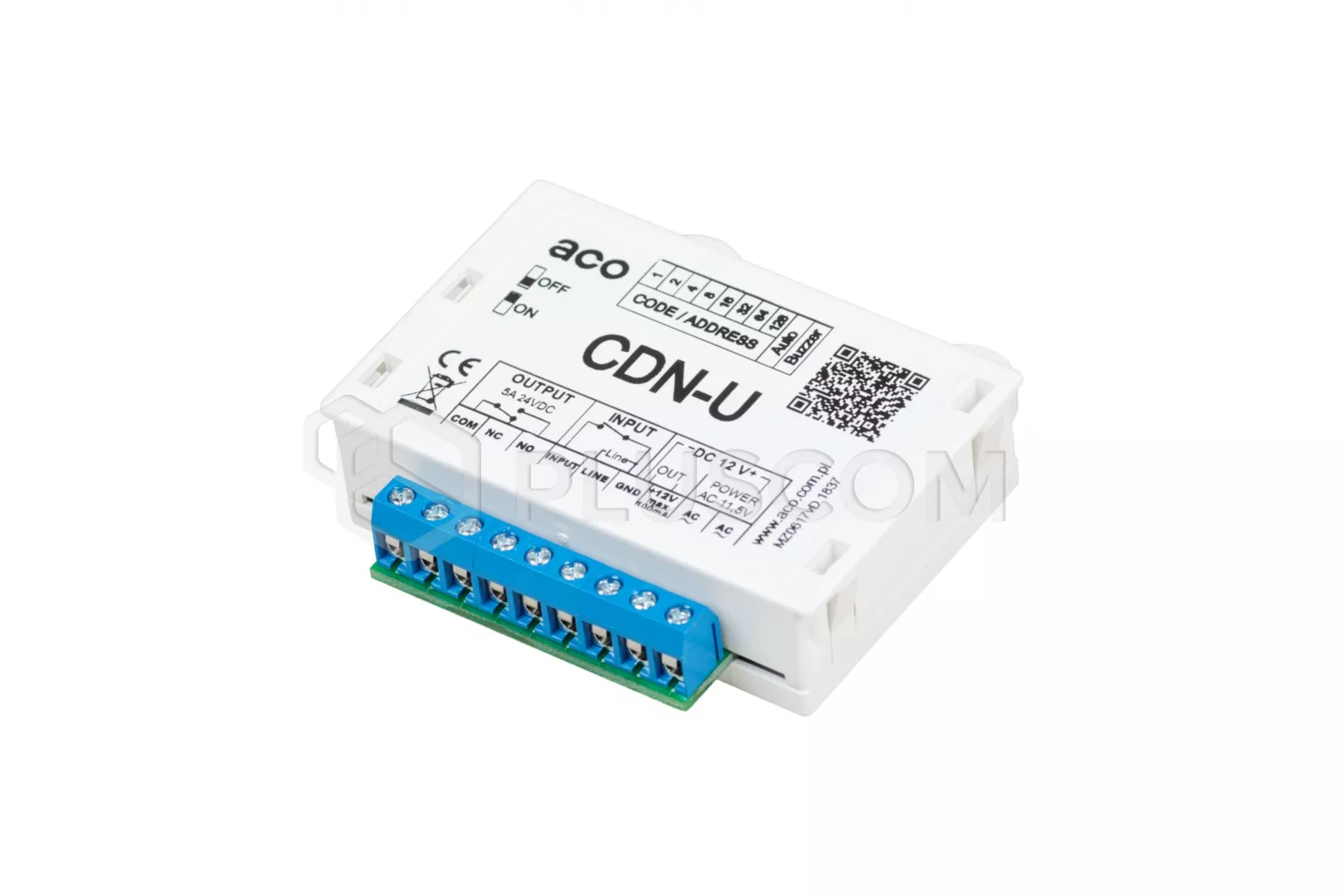

CDN-U Moduł sygnalizacyjny z funkcją automatycznego otwierania drzwi

Uniwersalny moduł sygnalizacyjny z funkcją automatycznego otwierania drzwi, przeznaczony jest do cyfrowych instalacji systemów CDNP, INSPIRO i FAMILIO P/PV.
Umożliwia on rozszerzenie funkcjonalności systemu o dodatkowe urządzenie akustyczne lub świetlne sygnalizujące dzwonienie w lokalu, np. dzwonków lub w przypadku osób niesłyszących dodatkowych żarówek itp.

Moduł ten charakteryzuje się również możliwością zdalnego lub automatycznego otwierania drzwi, bez konieczności podnoszenia słuchawki unifonu. Możliwa jest samodzielna praca modułu (wbudowany sygnalizator dźwiękowy) i równoległa z unifonem.

Do poprawnej pracy modułu konieczne jest podłączenie zasilania z osobnego transformatora 10,5-12V lub zasilacza 12V (możliwe jest wykorzystanie napięcia ze złącza EXTMOD centrali), linii unifonów do zacisków L+, GND i ustawienie zworkami odpowiedniego numeru lokalu.

PARAMETRY TECHNICZNE:

• Max. ilość abonentów: 1

• Typ instalacji: cyfrowa, 2 żyłowa + zasilanie
• Pobór mocy w trybie czuwania: ~0,3W
• Zasilanie:

  • AC 12V/80mA
  • DC 12-15V/80mA
• Wyjścia:

  • 1x złącza śrubowe ARK

    • NO/NC przekaźnikowe, max. 2A, DC 30V
• Wejścia:

  • 1x złącza śrubowe ARK

    • zwierne (NO)
    • podłączenie linii audio z centrali/panelu
    • podłączenie zasilania
• Adresowanie modułu za pomocą zworek - analogicznie jak unifonu (1 – 255)
• Jeden moduł może współpracować tylko z jednym wybranym adresem

• Wymiary: 70,5x71x19,5mm
• Obudowa standardowa dla modułów ACO, wykonana z tworzywa ABS
